MuB_7002711_IsoTherm_RU
Технические изменения возможны
Страница 2
RU
2.
МОНТАЖ И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
2.1.
М
ОНТАЖ РЕГУЛИРУЮЩЕГО МОДУЛЯ

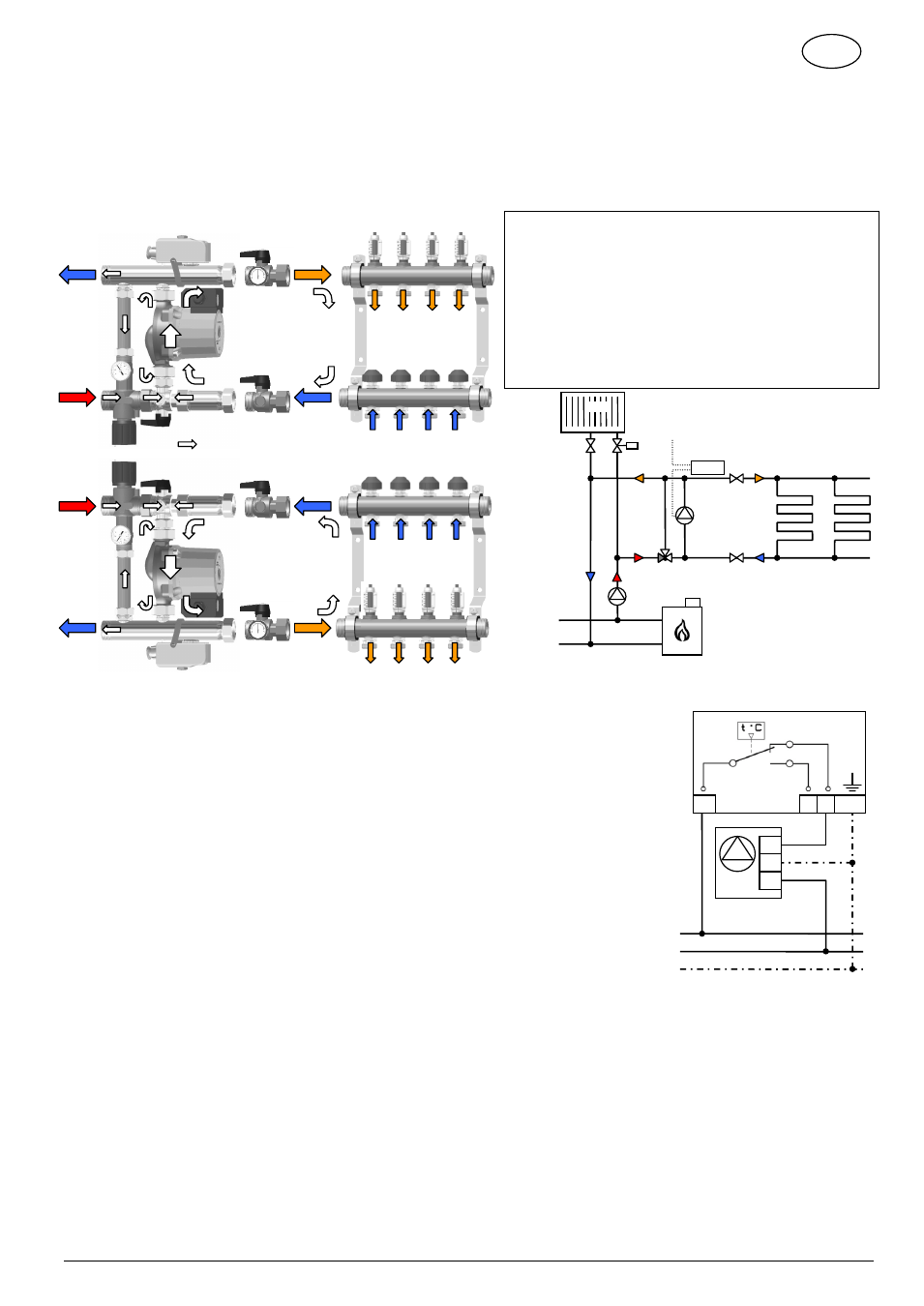

Монтаж модуля производится в соответствии с рис.2.
Модуль IsoTherm может быть подключен к коллектору слева или справа смесителем вверх или вниз. При
монтаже справа от коллектора необходимо лишь установить термометр на байпасе с другой стороны. Цирку-
ляционный насос можно повернуть вокруг своей оси. Для этого ослабьте сначала две накидные гайки на па-
трубках насоса и поверните его корпус в требуемое положение. Затем зафиксируйте насос.
2.2.
П
ОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Все работы по подключению модуля к электросети должны выполнятся квали-
фицированным специалистом с учетом национальных технических норм и
правил. Электропроводка не должна соприкосаться с горячими узлами.
Модуль IsoTherm поставляется с подключенными друг к другу насосом и ава-
рийным накладным термостатом - AТ (Рис.3). Пользователь должен лишь под-
ключить модуль к электросети. Для более эффективной работы системы реко-
мендуется подключить модуль к управляющей электронике (напр. к реле насоса
коммутирующих модулей WFHC, WFHC-RF, BT, управляющих работой сер-
воприводов).
2.3.
А
ВАРИЙНЫЙ ТЕРМОСТАТ
(
АТ)
АТ, выполнящий функцию ограничителя температуры подачи контура теплых
полов, отключает насос модуля, защищая тем самым систему теплых полов от
перегрева Для предотвращения нежелательного срабатывания АТ рекомен-
дуется установить на нем температуру на несколько градусов выше установлен-
ной на смесителе температуры подачи теплого пола.
3.
ВВОД В ЭКСПЛУАТАЦИЮ
3.1.
П
РОМЫВКА ПЕТЕЛЬ ТЕПЛОГО ПОЛА
Подключите регулирующий модуль к системе отопления и перекройте его при помощи шаровых кранов
(например KH производства Watts). Выключите насос и перекройте на коллекторе все контуры теплых полов
(достаточно полностью закрутить защитные колпачки на регулирующих вентилях обратного патрубка кол-
лектора HKV). Подключить шланги для дренажа и заполнения к концевой группе коллектора. Откройте один
контур телпого пола, полностью промойте и удалите из него воздух.
Рекомендуется установить фильтр механической очистки с размером ячейки не более 0,8 мм в подающем
трубопроводе первичного контура. Периодически контролируйте и промывайте его.
4
3
6
7
8
9
7
6
Abb.2
1
Генератор тепла
2
Циркуляционный насос контура радиаторов
(первичный контур)
3
Подающий трубпопровод контура котла/радиаторов
4
Обратный трубпопровод контура котла/радиаторов
5
Радиатор
6
Теплые полы: подающий трубопровод
7
Теплые полы: обратный трубопровод
8
Циркуляционный насос системы напольного отопления
9
A
Т (аварийный накладной термостат)
10
Шаровые краны (рекомендованная опция)
6
10
1
7
8
9
5
2
3
4
>T°C
230 В
3
4
7
6
10
8
9
6
7
Направление движения теплоносителя
10
10
10
Рис.3
L
N
PE
НАСОС
L
PE
N
PE
C
2 1
АТ
WTC-ES / WTC-IS
