СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ РЕЖИМА ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ

L

N

PE

НАСОС

N L

Сервомотор

смесителя

ЧИЛЛЕР

M

макс. 20 сервоприводов 230 В

-

КОТЕЛ

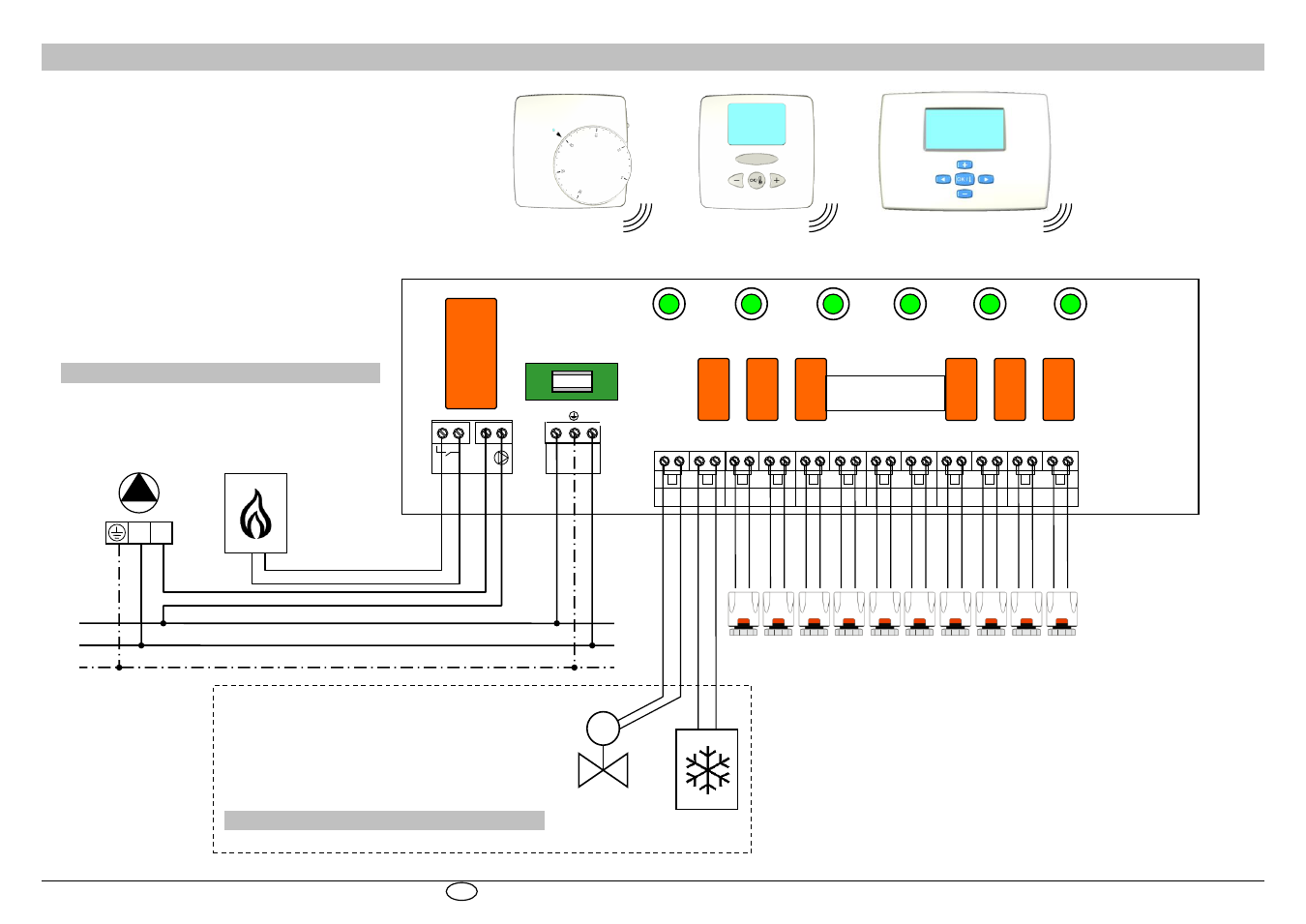

Схема подключения модуля на 6 зон.

Рис.12

L

N

POWER

SUPPLY

VOLT FREE
CONTACT

ЗОНА 1

ЗОНА 2

ЗОНА 3

ЗОНА 4

ЗОНА 5

ЗОНА 6

2

ЗОНА 1

1

2

ЗОНА 2

1

2

ЗОНА 3

1

2

ЗОНА 4

1

2

ЗОНА 5

1

2

ЗОНА 6

1

FUSE

5X20

Реле

5 A / 250

В

Питание
230

В

КРАСНЫЙ : НАГРЕВ
ЗЕЛЕНЫЙ: РАДИОСИГНАЛ

Реле

8 A / 250

В

беспотенциальный

См. раздел:

ФУНКЦИИ ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ

См. раздел:

ФУНКЦИИ ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ
