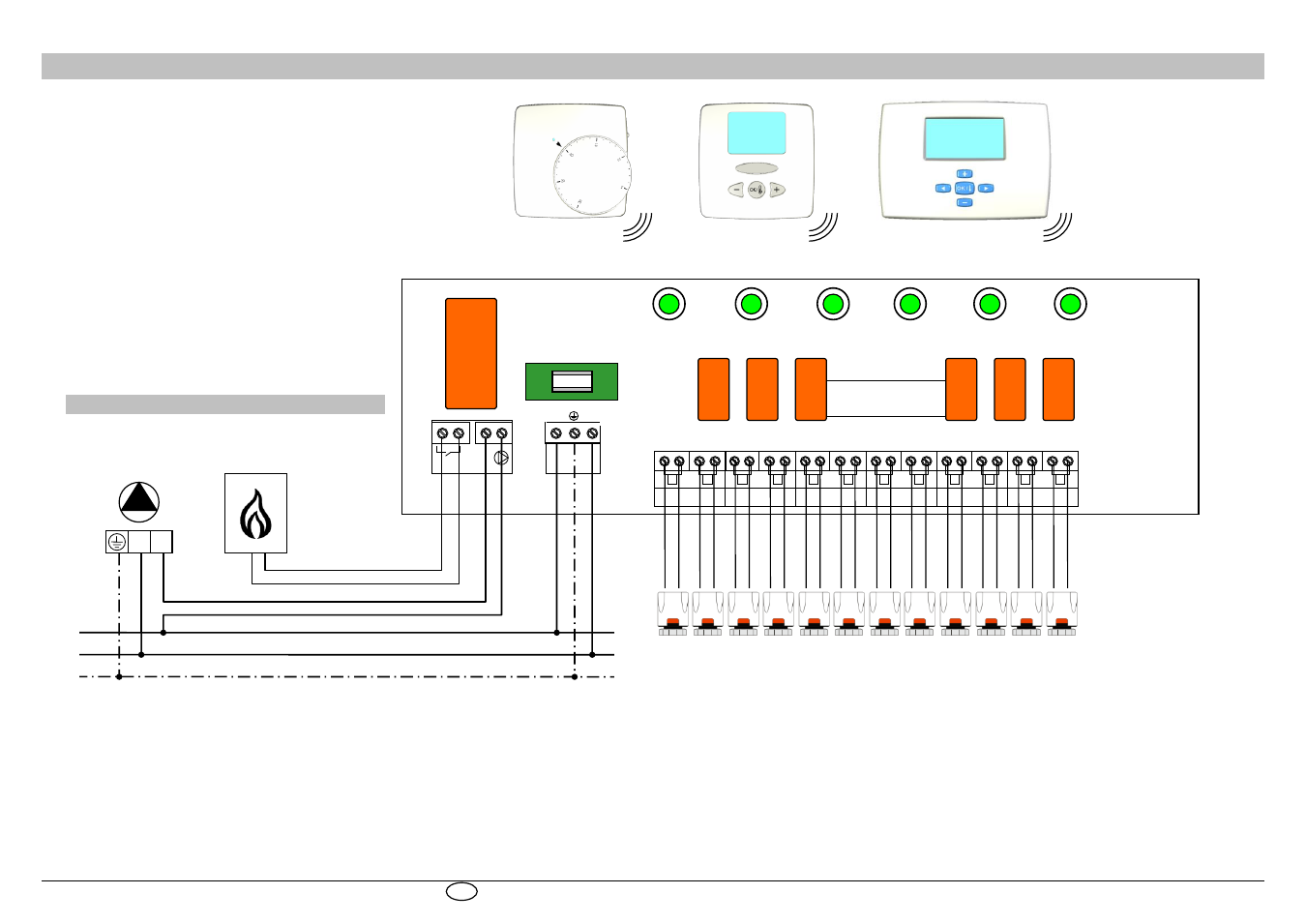

СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ РЕЖИМА ОТОПЛЕНИЕ
L
N
POWER
SUPPLY
VOLT FREE
CONTACT
КРАСНЫЙ : НАГРЕВ
ЗЕЛЕНЫЙ: РАДИОСИГНАЛ
ЗОНА 1
ЗОНА 2
ЗОНА 3
ЗОНА 4
ЗОНА 5
ЗОНА 6
2
ЗОНА 1
1
Питание
230
В
L
N
PE
N
КОТЕЛ
макс. 24 сервопривода 230 В
L
См. раздел:
ФУНКЦИИ ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ
Рис.11
Схема подключения модуля на 6 зон.
2
ЗОНА 2
1
2
ЗОНА 3
1
2
ЗОНА 4
1
2
ЗОНА 5
1
2
ЗОНА 6
1
Реле
8 A / 250
В
беспотенциальный
FUSE
5X20
НАСОС
