Настенный монтаж:

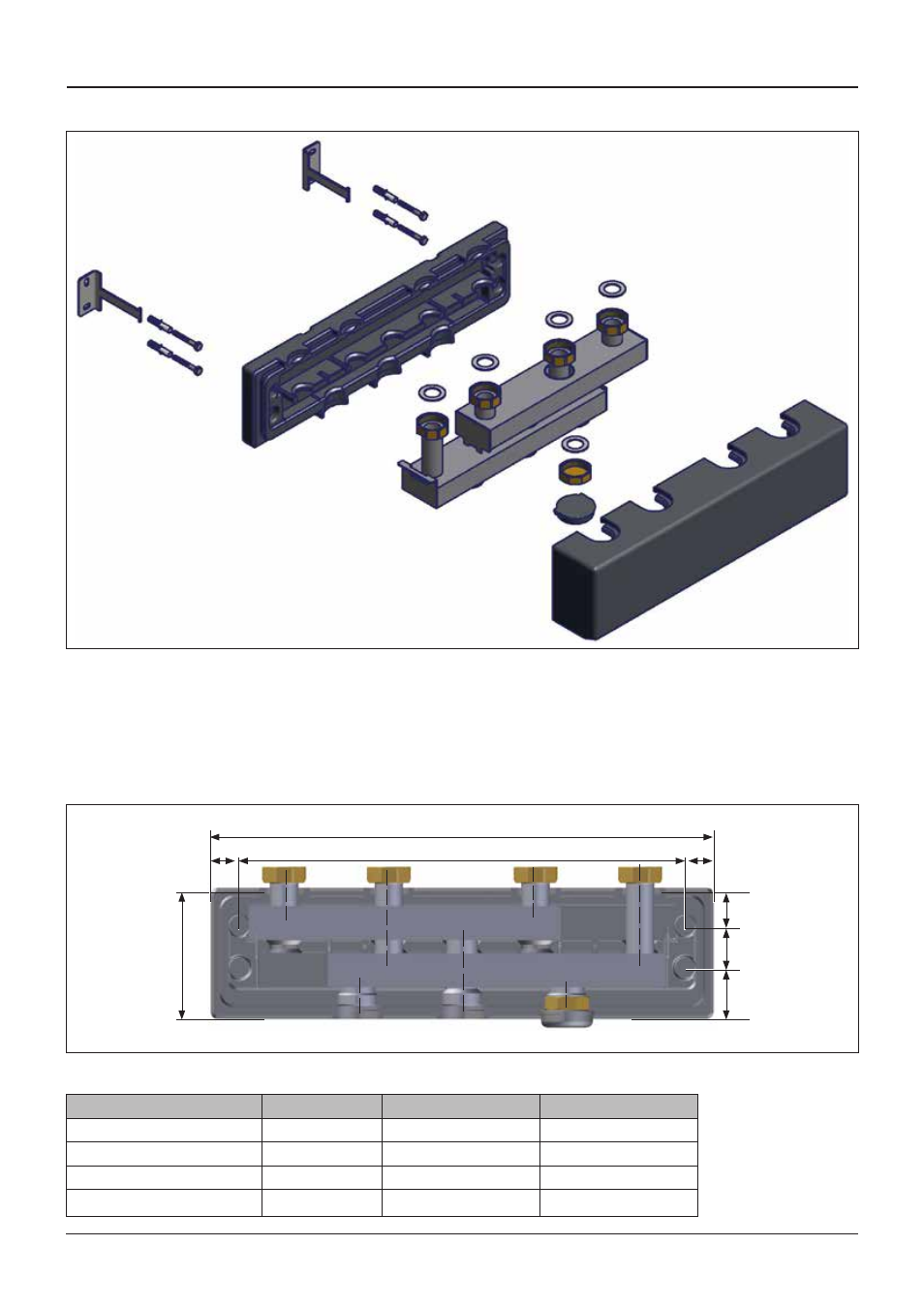

Рис. 2: Настенный монтаж при помощи настенного кронштейна (опция) и крепежного набора
■
При помощи дюбелей и винтов закрепить кронштейн на стене.
■
Установить тыловую секцию изоляционного кожуха на кронштейн.
■
Установить коллектор.
■
Надеть фронтальную секцию изоляционного кожуха на коллектор.
A
156
50
61
45
D
34
34
Рис. 3: Маркировка монтажных отверстий коллектора VB32-2 [мм]
Коллектор
Тип
A [мм]
D [мм]
на 2 насосных модуля
VB322
600
532
на 3 насосных модуля
VB323
900
832
на 4 насосных модуля
VB324
1200
1132
на 5 насосных модулей
VB325
1500
1432
