Коллектор, 1 монтаж, Указание – Инструкция по эксплуатации Watts Industries Коллекторы VB32
Страница 2: 1 техника безопасности, 2 монтаж
1 Монтаж
1.1 Техника безопасности
указание
Только квалифицированному персоналу разрешается проводить монтаж и эксплуатацию
коллектора.
Соблюдайте национальные нормы и предписания при монтаже и экслпуатации коллектора!
Не проводите никаких изменений в под водящем и отводном трубопроводах и предохрани
тельных устройствах, которые могут по влиять на безопасность эксплуатации коллектора.
1.2 Монтаж
■
Снять фронтальную секцию изоляционного кожуха.
■
Присоединить коллектор к вторичным контурам отопления (подключение: накидные гайки 1½" с плос ки ми
уплотнениями).
■
Подключить коллектор к первичному (котловому) контуру отопления через патрубки 1½" с плоскими уп
лот нениями (рис. 4 на странице 4).
175
125
125
87,5
87,5
C
125
125
C
151,5
156
G11/2“
A
G11/2“
B
136,5
65

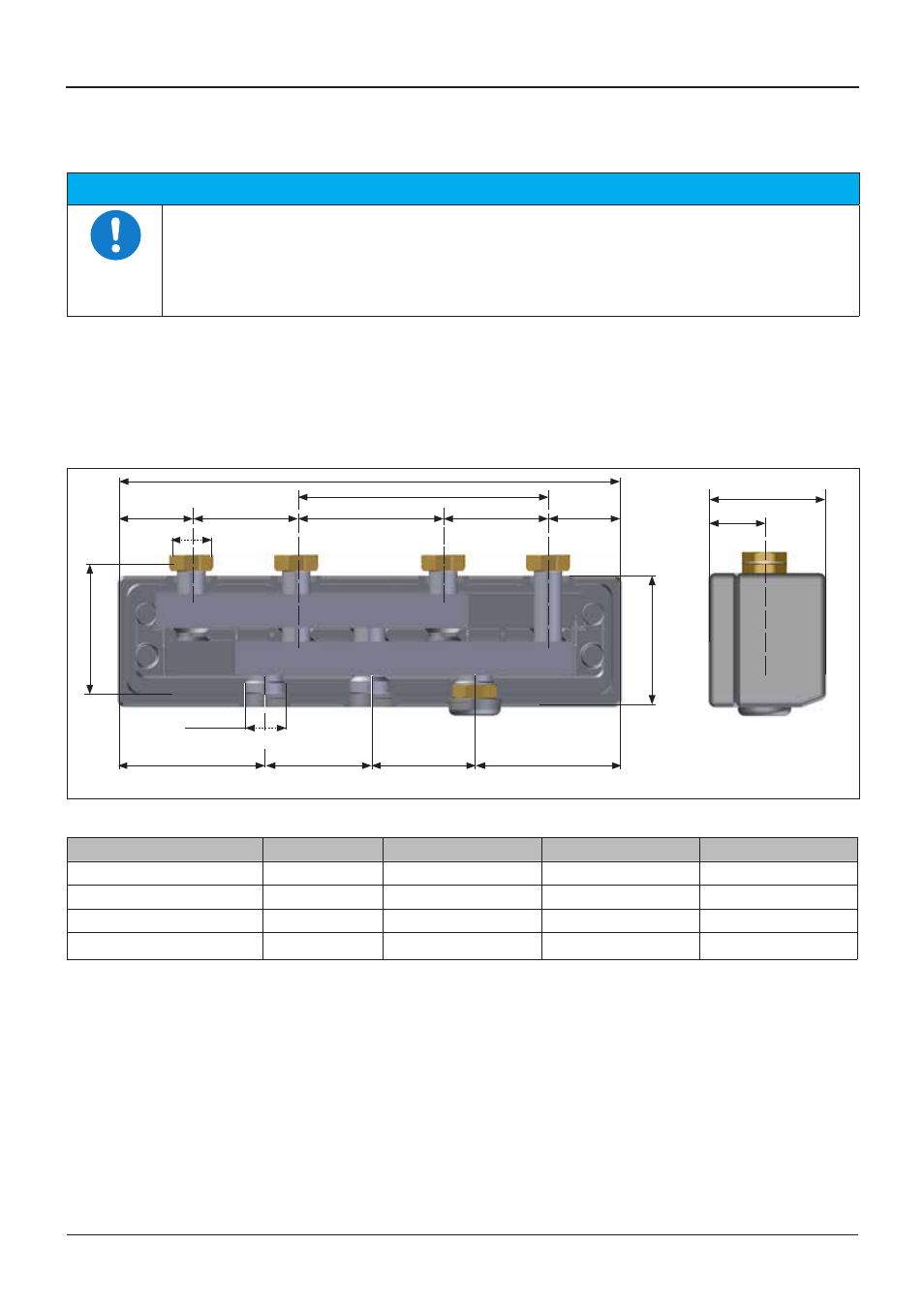

Рис. 1: Размеры коллектора на 2 насосных модуля; VB32-2 [мм]
Коллектор
Тип
A [мм]
B [мм]
C [мм]
на 2 насосных модуля
VB322
600
1x300
175
на 3 насосных модуля
VB323
900
2x300
325
на 4 насосных модуля
VB324
1200
3x300
475
на 5 насосных модулей
VB325
1500
4x300
625
Страница 2
Коллектор
Version 1.0
07/2012
Коллектор
