УСТАНОВКА
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ УСТАНОВЩИКА
Установка, настройка и техническое облуживание должны осуществляться только
квалифицированным специалистом.
Производитель не несет ответственности за ущерб, нанесенный людям, домашним животным
или имуществу вследствие неправильной установки.
Устройства безопасности или автоматической регулировки приборов в течение срока их
службы могут быть модифицированы только производителем или авторизованным
поставщиком.
4) УСТАНОВКА ВАРОЧНОЙ ПОВЕРХНОСТИ
После снятия наружной упаковки прибора и внутренней упаковки деталей прибора проверьте внешний вид и
комплектность прибора. В случае каких-либо сомнений, не используйте пробор и обратитесь в сервисный
центр.
Упаковочные материалы (картон, полиэтиленовые мешки, пенопласт, гвозди и т.д.) не следует
оставлять в местах, доступных для детей, поскольку они являются потенциальным
источником опасности.
На поверхности рабочего стола следует сделать прямоугольное отверстие для встраивания варочной
поверхности, размеры которого указаны на рис. 9. Всегда соблюдайте расстояния, указанные для
отверстия, в которое будет установлен прибор (см. рис. 10).
Данный прибор относится к 3 классу, и на него распространяются все нормы безопасности,
регулирующие использование подобных приборов.
5) КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ
Прибор имеет специальную прокладку, предотвращающую
- Снимите все демонтируемые части варочной поверхности.
- Разрежьте прокладку на 4 части необходимой длины, чтобы расположить ее на четырех углах стеклянной
панели.
- Переверните варочную поверхность и правильно расположите прокладку “E” (рис. 11) под краями варочной
поверхности так, чтобы наружная сторона прокладки точно совпадала с наружным краем варочной
поверхности. Края полосок должны совпадать, не выступая друг на другом.
- Равномерно и плотно прикрепите прокладку к варочной поверхности, распределив ее пальцами.
- Установите варочную поверхность в отверстие рабочего стола и зафиксируйте ее на месте при помощи
соответствующих крепежных винтов и кронштейнов (см. рис.12).

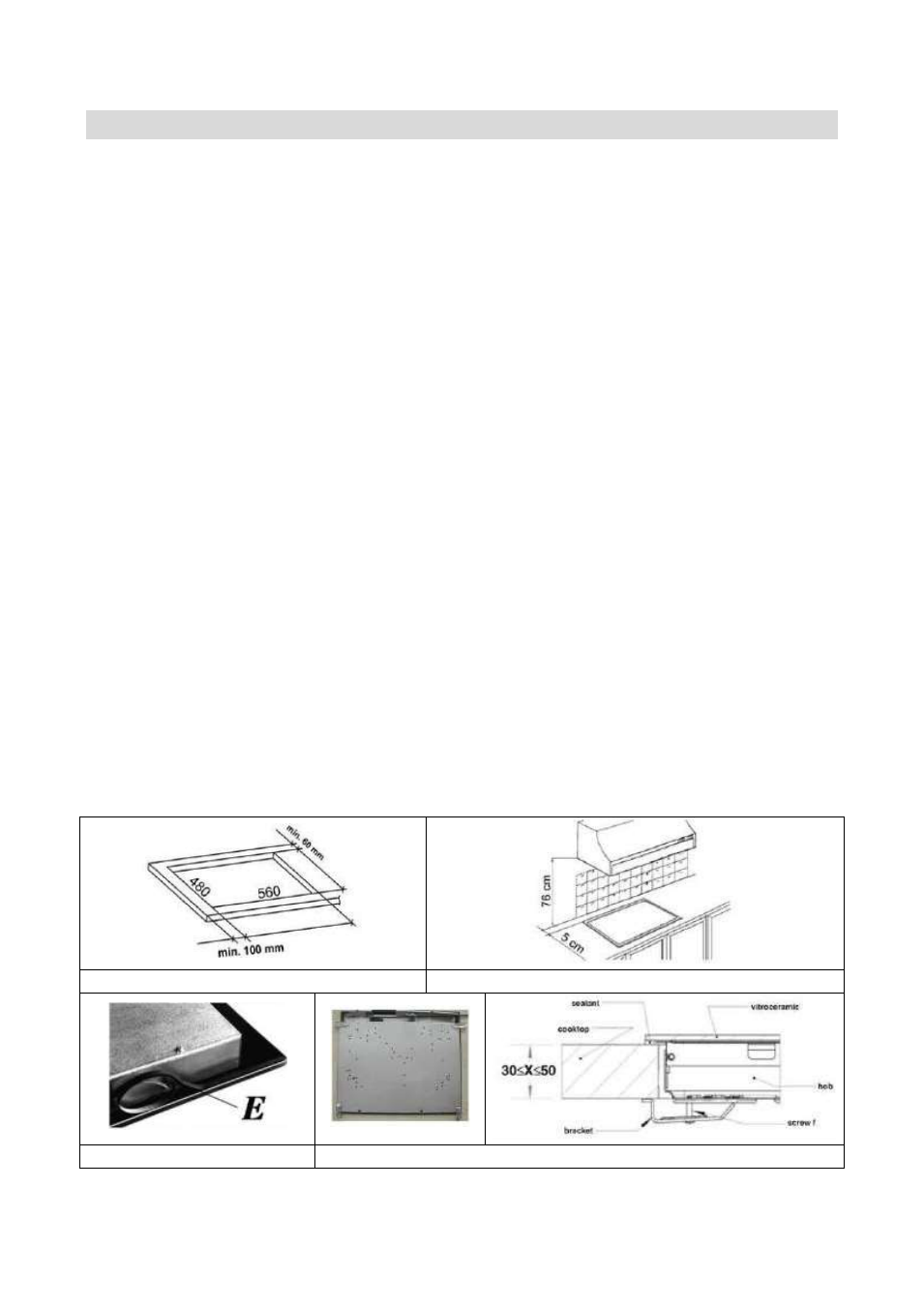

РИС. 9 РИС. 10
РИС. 11 РИС. 12
