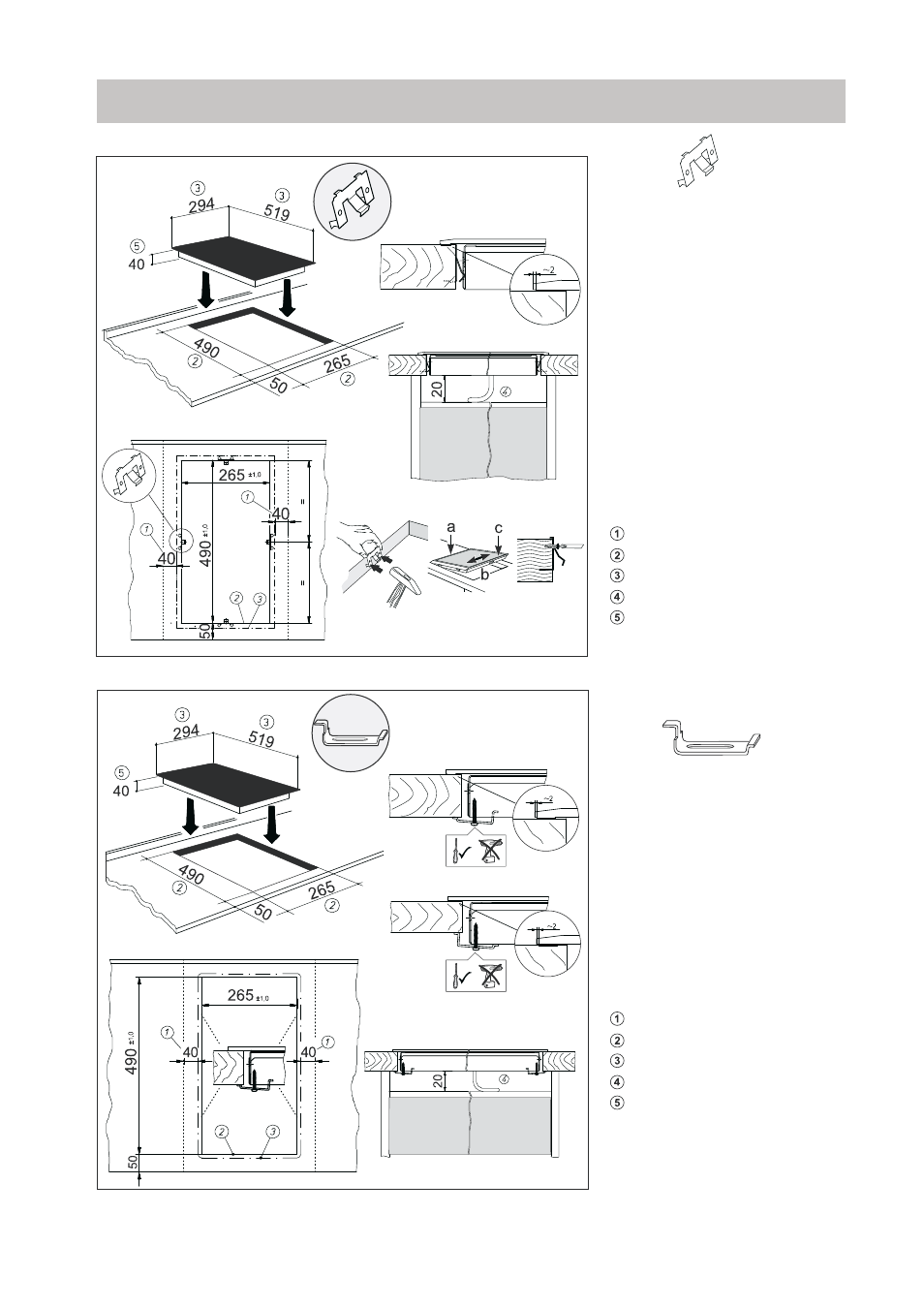

Указания по сборке
Клипсы
Минимальное расстояние до соседних стенок
Размеры выреза
Наружные размеры панели
Прокладка кабеля в задней стенке
Монтажная высота
Скобы
Минимальное расстояние до соседних стенок
Размеры выреза
Наружные размеры панели
Прокладка кабеля в задней стенке
Монтажная высота
·
Приверните клипсы к странам выреза в
столешнице,
соблюдая
указанные
промежутки.
Выставлять высоту не нужно, т.к. клипсы
имеют горизонтальную установочную
площадку.
Важно! Горизонтальная установочная
площадка
клипсов
устанавливается
заподлицо с поверхностью столешницы
(это устраняет риск поломки).
·
Установите варочную панель согласно
рисунку слева (а), совместите ее с
вырезом (b) и вставьте клипсы (с).
·
Для
крепления
клипсом
можно
использовать саморезы.
Важно!
При установке запрещается перекашивать
варочную панель и подвергать ее
нагрузкам, т.к. панель может расколоться.
·
Вставьте
варочную
панель
и
отрегулируйте ее положение.
·
Снизу
установите
скобы,
слегка
приверните их винтами с помощью
предусмотренных в панели отверстий,
отрегулируйте скобы и затяните.
Для затягивания винтов разрешается
применять только отвертку; запрещается
применять аккумуляторный шуруповерт.
·
Если столешница имеет небольшую
толщину,
убедитесь,
что
скобы
правильно
установлены.
Для
выравнивания
скоб
используйте
регулировочные винты с метрической
резьбой.
Важно!
При установке запрещается перекашивать
варочную панель и подвергать ее
нагрузкам, т.к. панель может расколоться.
