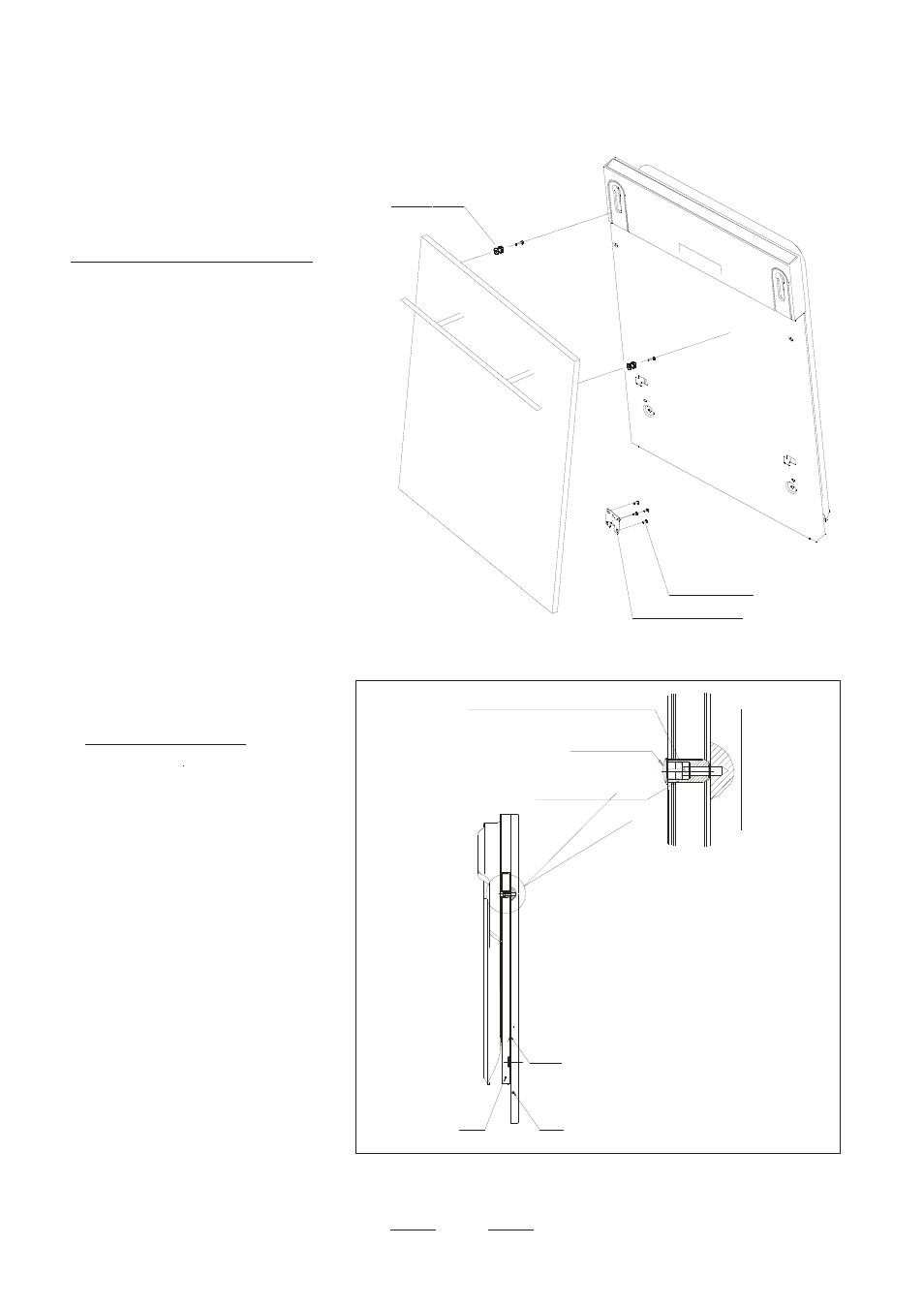

Установка декоративной
панели
【Рисунок 4a】
2
Установите фиксаторы на декоративную деревянную панель и вставьте их в пазы
наружной части дверцы посудомоечной машины (см. рисунок 4а). После
установки панели закрепите ее на дверце винтами и болтами (см. рисунок 4b).
Установка декоративной
деревянной панели
【Рисунок 4b】
Снимите крышку
Вверните винт
Наденьте крышку
1.
2.
3.
Наружная часть
дверцы
посудомоечной
машины
Декоративная панель
Фиксатор декоративной панели
Винт 4 х 18
Гильза для декоративной панели
Крышка
Фиксатор
Винт с потайной
головкой St4
Нижний фиксатор
20
