Внимательно прочитайте инструкцию по установке.
●

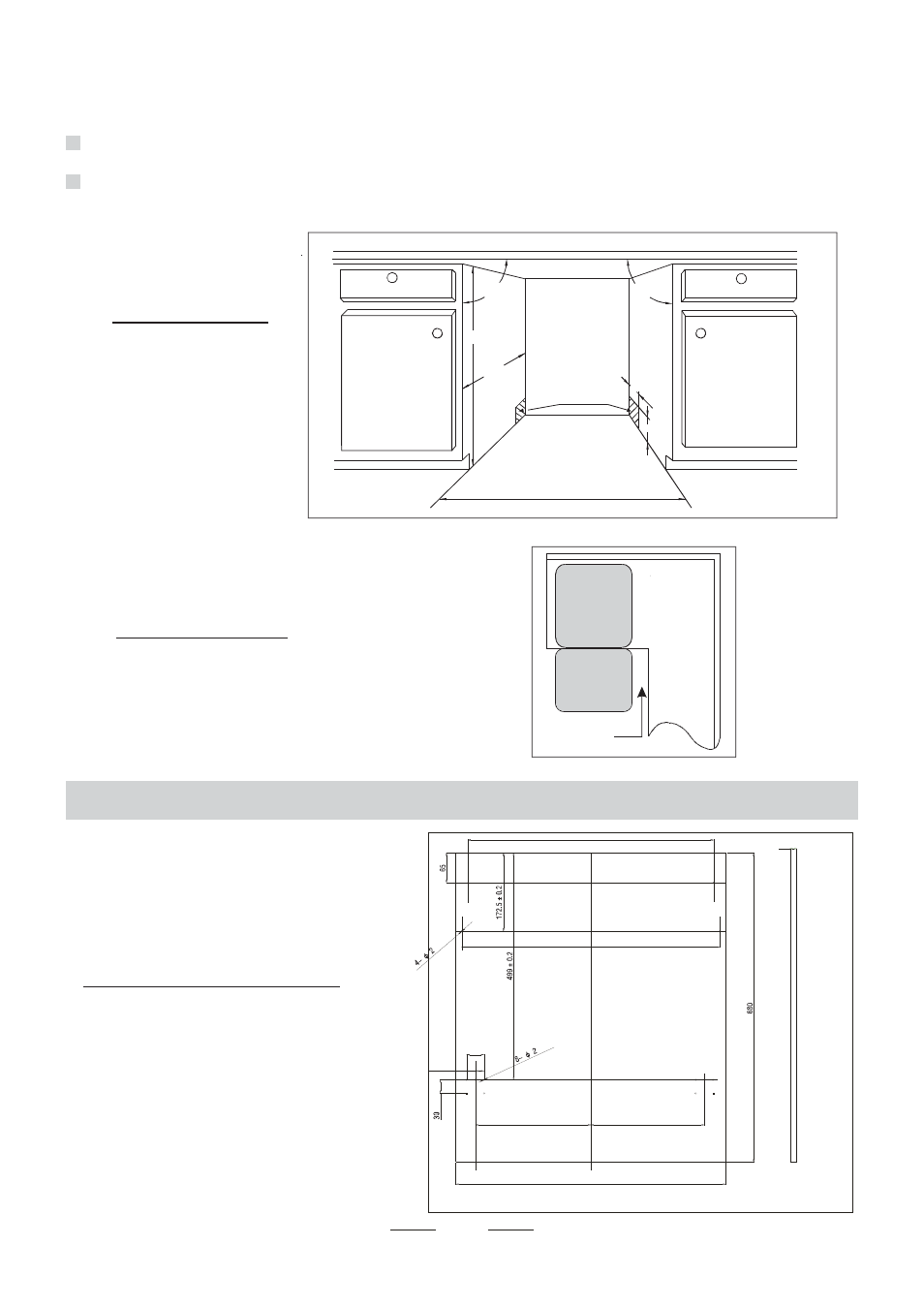

Иллюстрации с размерами секции и положение установки посудомоечной машины
Необходимо провести подготовку перед установкой машины на постоянное место эксплуатации.
Выберите место рядом с мойкой, чтобы облегчить подключение входного и сливного
шлангов (см. рисунок 1).
Если посудомоечная машина устанавливается в углу секции, необходимо предусмотреть
место для открывания дверцы (см. рисунок 2).
2
1
Минимальное расстояние
при открытой дверце
【Рисунок 2】
Размеры секции
Менее 5 мм между
верхней частью
посудомоечной машины
и столешницей секции,
наружная дверца
вровень с лицевой
панелью секции.
【Рисунок 1】
1
Декоративная деревянная панель
должна быть подготовлена в
соответствии с рисунком 3
Декоративная деревянная панель
должна быть подготовлена в
соответствии с приведенными
размерами
【Рисунок 3】
●
Размеры и установка декоративной панели
19
(Размеры указаны в мм)
Глу
бин
а от
верс
тия
10
Гл
уб
ин
а о
тв
ер
ст
ия
10
594
540 ± 0.2
568 ± 0.2
38
19
15
2 . 0 ± 0 5 2 2 . 0 ± 4 5 2
