Инструкция по эксплуатации Teka Диспоузер TR 23.1
Страница 4

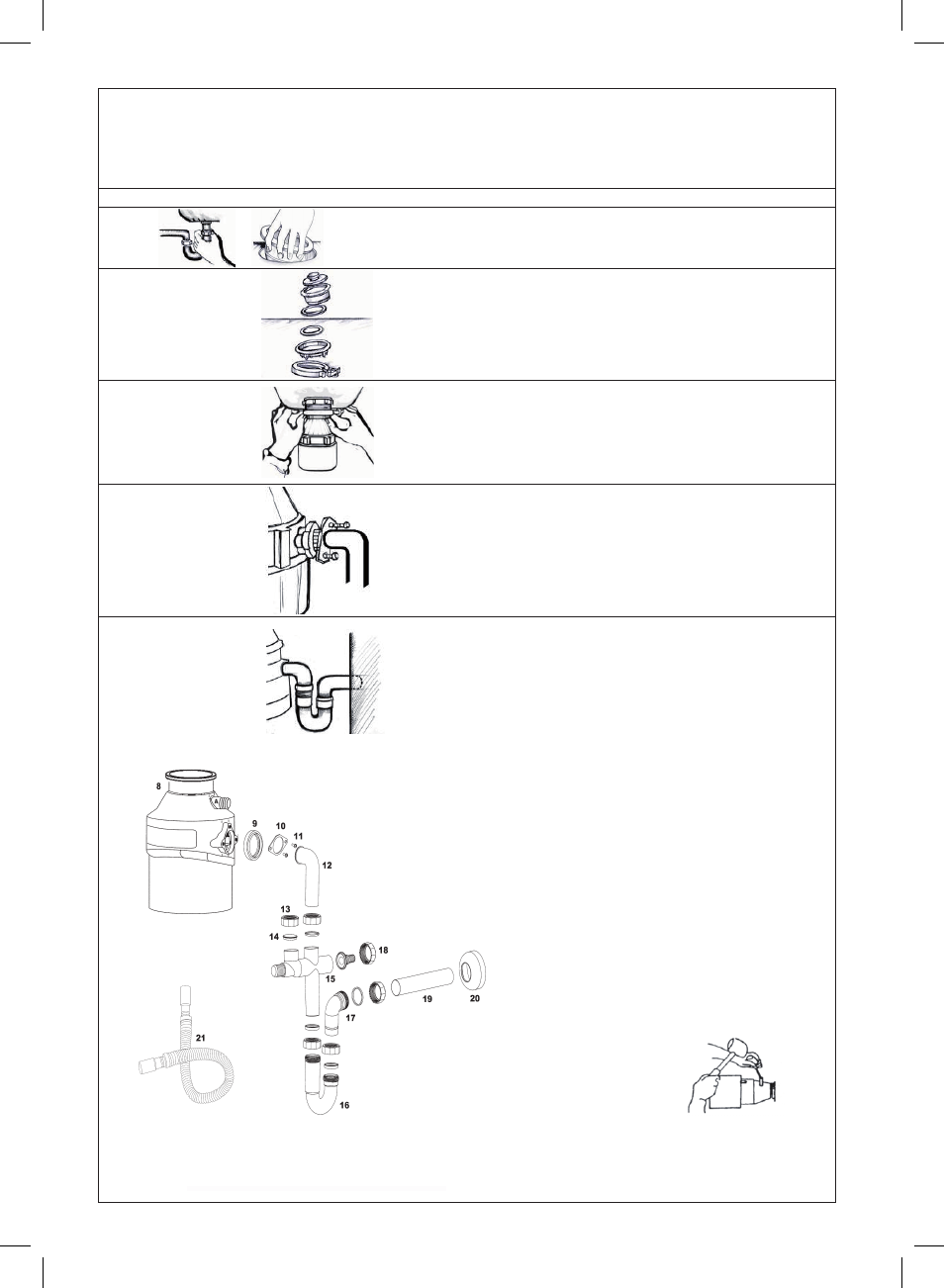

С
БОРКА
Рекомендации
Перед началом установки проверить:
- состояние канализационных труб (особенно
старые чугунные), устраняя имеющиеся
засоры. - стенную отметку слива.
ШАГ
ОПИСАНИЕ РАБОТЫ
�
Снять фланец раковины и имеющийся сифон;
Очистить отверстие от засоров;
�
Разобрать крепежный узел 6 e снять фланец 2;
Открутить опорное кольцо 5 и снять картонную прокладку 4;
Установить фланец резьбовой частью la parte 2 и
резиновую прокладку 3 в отверстие раковины;
Установить опорное кольцо 5 вместе с картонной
прокладкой 4, закрепляя соответствующими шурупами;
�
Проверить, чтобы растекатель 7 был установлен на
измельчителе 8;
Смочить водой растекатель 7;
Установить измельчитель 8 во фланец 2, протолкнув его
снизу вверх (измельчитель должен закрепиться
самостоятельно);
Зафиксировать измельчитель крепежным кольцом6;
�
Установить сливную трубу (12) следующим образом:
Установить опорное кольцо (10) на сливную трубу (12);
Надеть резиновую прокладку (9) на края сливной трубы(12);
Закрепить шурупами сливную трубу (12) с измельчителем (8);
Рекомендации по установке сифона
Помните: для улучшения слива сифонные трубы должны быть
отрезаны и зачищены.
Сливная труба (12) измельчителя должна быть
перпендикулярно установлена к тройному переходнику (15)
по центру (A);
Соединить коленчатый переходник (16) с тройным
переходником (15);
Затем, соединить коленообразную трубу (17) со стенной
трубой (19);
Помните: для улучшения слива сифонные трубы должны быть
отрезаны и зачищены.
Вспомогательные вилки:
Тройной переходник (15) имеет, сбоку, две вилки , которые
можно использовать для соединения слива посудомоечной
машины, имеющейся второй раковины или в случае
«слишком загружено»;
Помните:
8A использование вспомогательной вилки сокращает
показатели слива, не следует соединять при этом какой-либо
электрический аппарат с измельчителем.
8A Использовать вспомогательную вилку для слива в случае
«слишком загружено», используя эластичную трубу (21) в
добавление.
Для
использования
вспомогательной вилки (8A)
необходимо
удалить
заглушку с помощью отвертки
как изображено на рисунке,
очищая
при
этом
измельчитель от остатков,
попавших во внутрь.
Комплектующие детали возможно приобрести только у
Вашего продавца.
