3

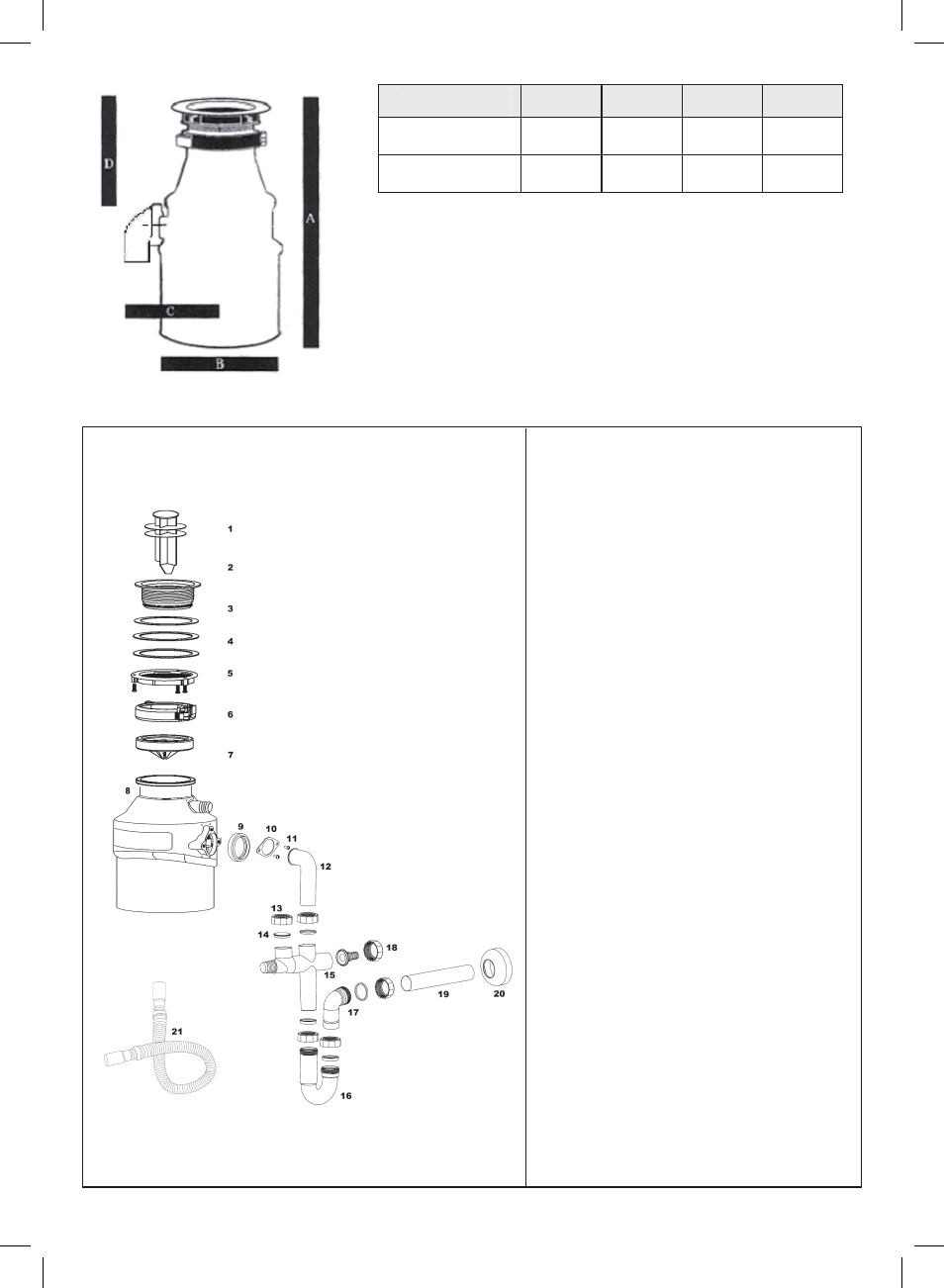

1) Заглушка
2) Фланец
3) Резиновые прокладки
4) Картонные прокладки
5) Упорное кольцо Измельчителя
6) Крепежное кольцо
7) Растекатель (брызгозащитник)
8) Измельчитель пищевых отходов
9) Резиновая прокладка сливной трубы
10) Опорное кольцо сливной трубы
11) Шурупы для закрепления сливной трубы
12) Сливная труба
13) Крепежная гайка сливной трубы с сифоном
14) Резиновая прокладка
15) Тройной переходник
16) Коленчатый переходник
17) Угловой переходник
18) Штуцер
19) Прямая труба
20) Декоративное кольцо
21) Эластичная труба
1
MODELLO
A B C D
TR 23 31,1 17,5 15,0 17,0
TR 510 31,1 17,5 15,0 17,0
TR 710 31,4 19,1 15,0 17,0
Caratteristiche dimensionali e ingombri (in cm.)
A. Altezza del dissipatore;
B. Diametro del dissipatore;
C. Distanza dal centro del dissipatore al tubo di scarico;
“C” indica il raggio massimo in tale zona mentre con la seguente formula B+(C/3) , si ottiene
approssimativamente il massimo ingombro sul lato di scarico: orientare quindi il dissipatore in modo
conveniente.
D. Distanza dalla base del lavello allo scarico del dissipatore;
“D” indica la quota di scarico dal fondo del lavello: lo scarico a muro non dovrebbe superare tale
quota.
L
ISTA DEI COMPONENTI
1) Tappo
2) Piletta
3) Guarnizione in gomma
4) Guarnizione in cartone
5) Ghiera dissipatore
6) Morsetto con cerniera
7) Paraspruzzi
8) Dissipatore
(A) Collegamento lavastoviglie
9) Guarnizione in gomma del collettore di scarico
10) Ghiera del collettore di scarico
11) Viti fissaggio collettore di scarico
12) Collettore di scarico
13) Ghiera serraggio collettore di scarico alla sifoneria
14) Guarnizione in gomma
15) Elemento a tre vie
16) Collo d’oca
17) Curva raccordo a muro
18) Presa di servizio
19) Tubo innesto a muro
20) Mascherina
21) Tubo estensibile
МОДЕЛЬ A B C D
TR 23 31,1 17,5 15,0 17,0
TR 510 31,1 17,5 15,0 17,0
TR 710 31,4 19,1 15,0 17,0
Габаритные размеры (в см.)
A. Высота Измельчителя;
B. Диаметр Измельчителя;
C. Расстояние от центра Измельчителя и сливной трубы;
“C” указывает максимальный радиус, в то время как формула B+(C/3)позволяет определить
приблизительно максимальные габаритные размеры со стороны слива и позволяет
установить Измельчитель в удобном положении.
D. Расстояние от основы раковины до слива Измельчителя;
“D”указывает метку слива с основания раковины: стенной слив не должен превышать
указанную метку.
С
ПИСОК КОМПЛЕКТУЮЩИХ
1) Заглушка
2) Фланец
3) Резиновые прокладки
4) Картонные прокладки
5) Упорное кольцо Измельчителя
6) Крепежное кольцо
7) Растекатель (брызгозащитник)
8) Измельчитель пищевых отходов
(A)Подсоединение слива посудомоечной
машины
9) Резиновая прокладка сливной трубы
10) Опорное кольцо сливной трубы
11) Шурупы для закрепления сливной трубы
12) Сливная труба
13) Крепежная гайка сливной трубы с сифоном
14) Резиновая прокладка
15) Тройной переходник
16) Коленчатый переходник
17) Подсоединительная труба к стене
18) Вилка
19) Стенная труба
20) Маска (противозасорник)
21) Эластичная труба
1
A B C D
TR 23.1 32,7 18,2 15,0 17,6
TR 34.1 32,7 18,2 15,0 17,6
МОДЕЛЬ A B C D
TR 23 31,1 17,5 15,0 17,0
TR 510 31,1 17,5 15,0 17,0
TR 710 31,4 19,1 15,0 17,0
Габаритные размеры (в см.)
A. Высота Измельчителя;
B. Диаметр Измельчителя;
C. Расстояние от центра Измельчителя и сливной трубы;
“C” указывает максимальный радиус, в то время как формула B+(C/3)позволяет определить
приблизительно максимальные габаритные размеры со стороны слива и позволяет
установить Измельчитель в удобном положении.
D. Расстояние от основы раковины до слива Измельчителя;
“D”указывает метку слива с основания раковины: стенной слив не должен превышать
указанную метку.
С
ПИСОК КОМПЛЕКТУЮЩИХ
1) Заглушка
2) Фланец
3) Резиновые прокладки
4) Картонные прокладки
5) Упорное кольцо Измельчителя
6) Крепежное кольцо
7) Растекатель (брызгозащитник)
8) Измельчитель пищевых отходов
(A)Подсоединение слива посудомоечной
машины
9) Резиновая прокладка сливной трубы
10) Опорное кольцо сливной трубы
11) Шурупы для закрепления сливной трубы
12) Сливная труба
13) Крепежная гайка сливной трубы с сифоном
14) Резиновая прокладка
15) Тройной переходник
16) Коленчатый переходник
17) Подсоединительная труба к стене
18) Вилка
19) Стенная труба
20) Маска (противозасорник)
21) Эластичная труба
1
МОДЕЛЬ A B C D
TR 23 31,1 17,5 15,0 17,0
TR 510 31,1 17,5 15,0 17,0
TR 710 31,4 19,1 15,0 17,0
Габаритные размеры (в см.)
A. Высота Измельчителя;
B. Диаметр Измельчителя;
C. Расстояние от центра Измельчителя и сливной трубы;
“C” указывает максимальный радиус, в то время как формула B+(C/3)позволяет определить
приблизительно максимальные габаритные размеры со стороны слива и позволяет
установить Измельчитель в удобном положении.
D. Расстояние от основы раковины до слива Измельчителя;
“D”указывает метку слива с основания раковины: стенной слив не должен превышать
указанную метку.
С
ПИСОК КОМПЛЕКТУЮЩИХ
1) Заглушка
2) Фланец
3) Резиновые прокладки
4) Картонные прокладки
5) Упорное кольцо Измельчителя
6) Крепежное кольцо
7) Растекатель (брызгозащитник)
8) Измельчитель пищевых отходов
(A)Подсоединение слива посудомоечной
машины
9) Резиновая прокладка сливной трубы
10) Опорное кольцо сливной трубы
11) Шурупы для закрепления сливной трубы
12) Сливная труба
13) Крепежная гайка сливной трубы с сифоном
14) Резиновая прокладка
15) Тройной переходник
16) Коленчатый переходник
17) Подсоединительная труба к стене
18) Вилка
19) Стенная труба
20) Маска (противозасорник)
21) Эластичная труба
1
