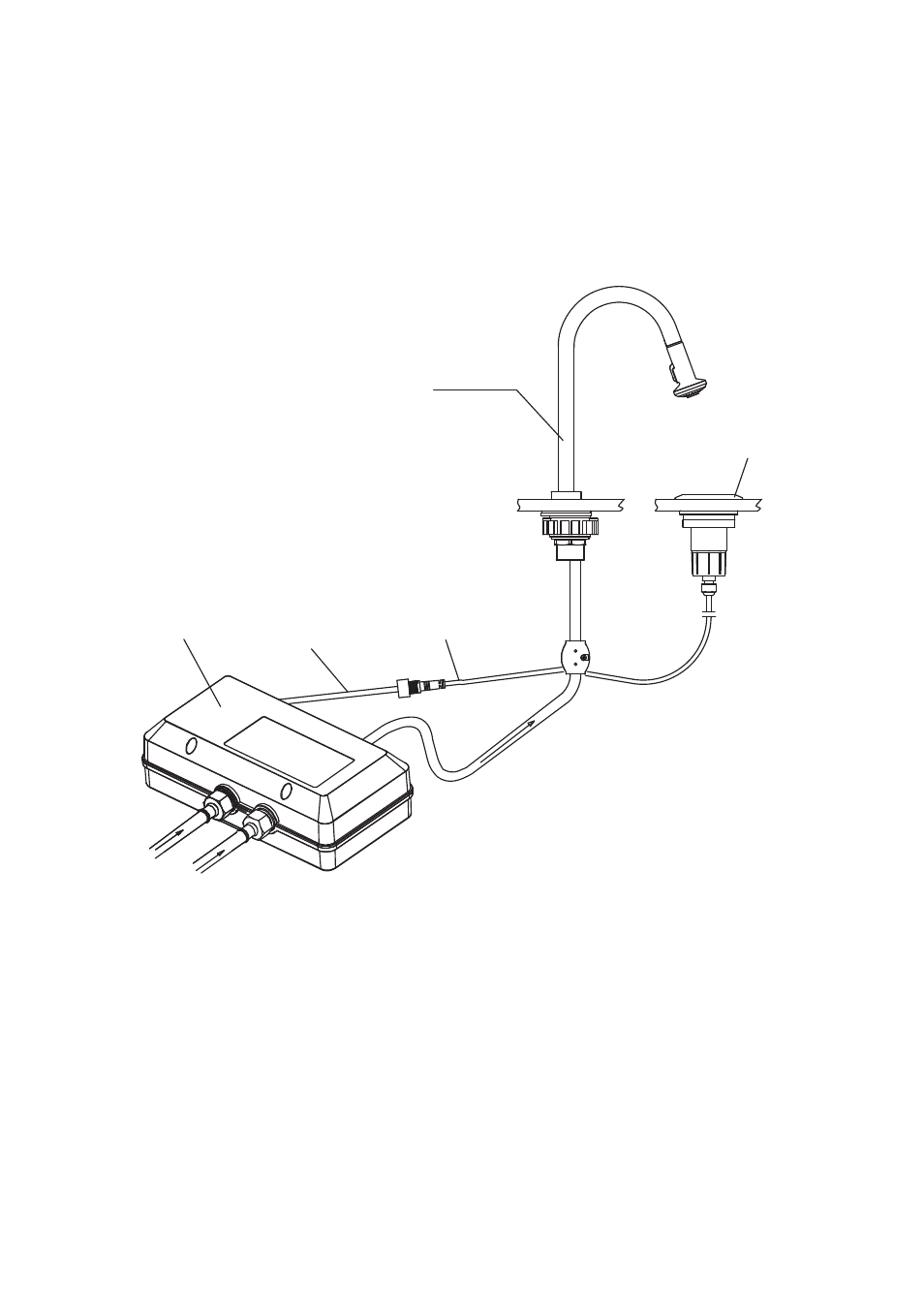

VIII. Подключение крана к процессорному блоку управления:
1. Подключите сигнальный кабель крана к сигнальному кабелю процессорного блока
управления и плотно затяните водонепроницаемый адаптер.
2. Подключите шланг смешанной подачи крана к выходу процессорного блока управления.
Процессорный
блок
управления
Сигнальный
кабель
(процессора)
Сигнальный
кабель (крана)
Смешанный
водозабор крана
Корпус крана
Контроллер
Подача
холодной
воды
Подача
горячей воды
