Гайка
Контроллер
Шайба
Винт
Крышка
Гайка
12

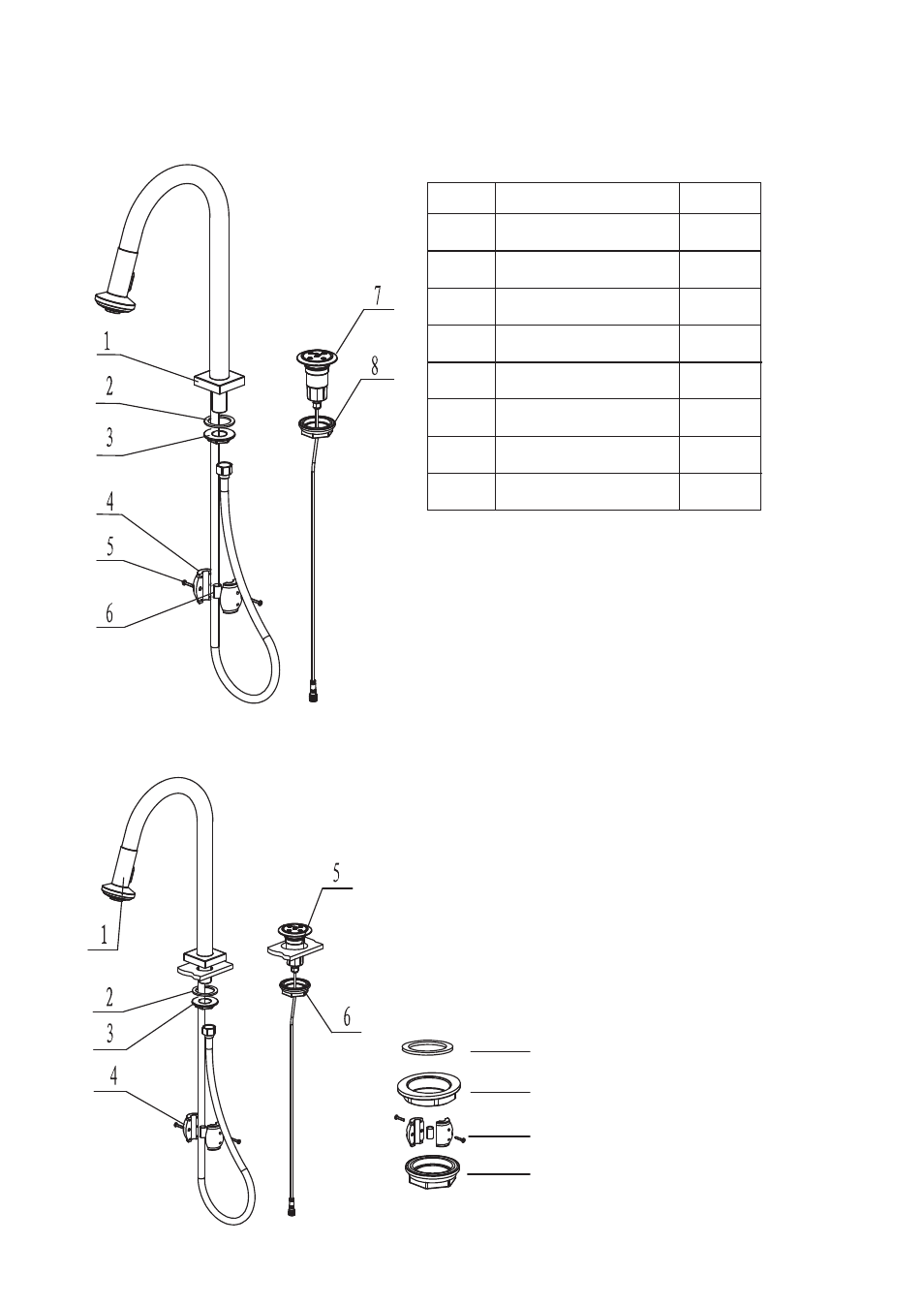

VII. Инструкция по монтажу корпуса крана:
Установка крана
1. Распаковать корпус крана, в первую очередь извлечь
части, которые находятся в наборе запасных частей, а
затем установить корпус крана в монтажное отверстие
бортика раковины.
2. С нижней стороны раковины зафиксировать корпус
крана крепежным винтом на один оборот.
3. Зафиксировать крышку винтами на один оборот.
4. Установить корпус контроллера в монтажное отверстие
раковины.
5. С нижней стороны раковины наживать гайку на
крепежный винт на один оборот.
ШАЙБА (NBR)
ГАЙКА
КРЫШКА
ГАЙКА (с уплотнительным кольцом)
1
1
1
2
2
2
1
1
1
2
3
4
5
6
7
8
Количество
Шайба
Корпус крана
Название
Номер
