6
Uwaga!
Nigdy nie stosować przedłużaczy ani rozgałęziaczy.
Uwaga!
Ze względów bezpieczeństwa urządzenie należy podłączyć do
przyłącza z uziemieniem. Jeżeli podłączenie do przewodu
uziemiającego nie spełnia wymogów przewidzianych
przepisami, urządzenie nie jest chronione przed
niebezpieczeństwami związanymi z napięciem elektrycznym.
Uwaga!
W celu podłączenia urządzenia należy zastosować przewód
typu H 05 W-F lub przewód o takich samych parametrach.
Podłączanie modeli z przewodem zasilającym bez wtyczki
(opcja):
Uwaga!
Urządzenia wyposażone w trójbiegunowy przewód elektryczny
muszą być uziemione.
Połączyć żyły z przewodem zasilającym zgodnie z
następującymi oznaczeniami kolorów:
W razie konieczności wymiany przewodu zasilającego:
Połączyć przewód z urządzeniem zgodnie ze schematem
połączeń.
Sposoby podłączenia
Niniejsze wskazówki dotyczą wyłącznie urządzeń podłączanych
w krajach wymienionych na tabliczce znamionowej.
Wskazówka: W przypadku podłączenia urządzenia w kraju,
który nie jest wymieniony na tabliczce znamionowej, należy
stosować się do instrukcji instalacji i montażu, która zawiera
informacje na temat warunków podłączenia obowiązujących w
danym kraju.

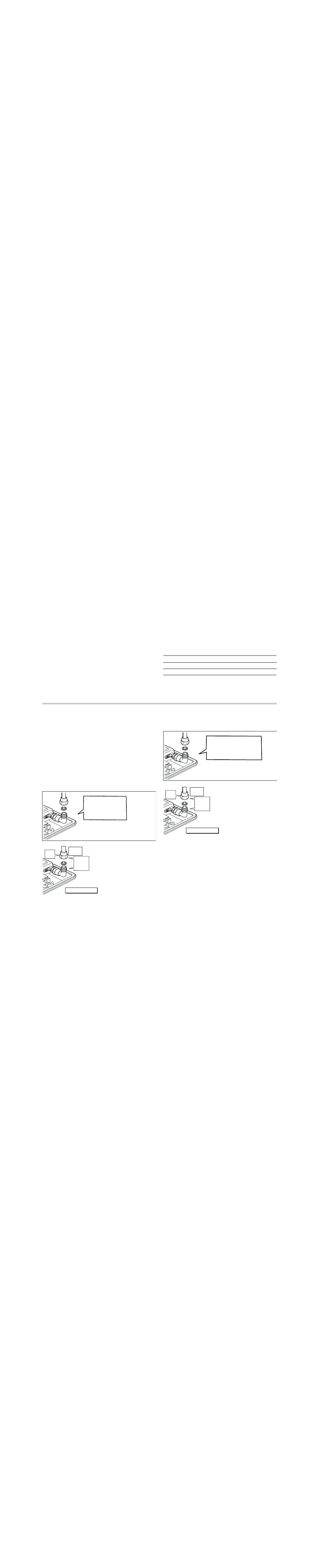

Podłączenie do gazu ziemnego (NG)
W przypadku korzystania z gazu ziemnego (NG) podłączenie
do gazu odbywa się za pomocą przewodu gazowego lub węża
ochronnego zaopatrzonego z jednej strony w złączkę z
przyłączem gwintowym.
Podłączenie zgodne z EN ISO 228 G
^ (TS EN ISO 228 G ^ )
Wskazówka: *G ^ : EN ISO
228 G ^ (TS EN ISO 228 G ^ )
Złączkę z przyłączem
gwintowym od przewodu
gazowego lub węża
ochronnego (klucz 24 mm)
zamocować na złączce z nową
uszczelką i dokręcić.
Po podłączeniu przeprowadzić
kontrolę szczelności. Patrz
rozdział “Kontrola szczelności".
Wskazówka: Podczas podłączania urządzenia należy używać
klucza dynamometrycznego.
Podłączenie zgodne z EN 10226 R ^ (TS 61-210 EN 10226 R ^
)’
Wskazówka: *R ^ : EN 10226
R ^ (TS 61-210 EN 10226
R ^ )
Złączkę z przyłączem
gwintowym od przewodu
gazowego lub węża
ochronnego (klucz 24 mm)
zamocować na złączce z nową
uszczelką i dokręcić.
Po podłączeniu przeprowadzić
kontrolę szczelności. Patrz rozdział “Kontrola szczelności".
Wskazówka: Podczas podłączania urządzenia należy używać
klucza dynamometrycznego.
zielono-żółty uziemienie <
niebieski neutralny
brązowy faza
76 (1 ,62  * A
(1 ,62  * A
6:

*ê
1* **

1P
(1  5 A
76  (1  5 A
6:

5ê
1* **

1P
