Страница 17: Подключение природного газа (ng)
17
Внимание!
Подключение к электросети должно быть выполнено в
соответствии с действующими предписаниями. Розетка должна
быть легкодоступна, чтобы прибор в случае необходимости
можно было быстро отключить от электросети.
Внимание!
Должен быть установлен выключатель с размыканием всех
полюсов.
Внимание!
Никогда не используйте удлинители и тройники.
Внимание!
В целях безопасности разрешается подключать этот прибор
только к электрической сети с заземлением. Если розетка с
заземлением не соответствует предписаниям, защита от
поражения электрическим током не гарантируется.
Внимание!
Для подключения прибора следует использовать кабель
типа H 05 W-F или другой аналогичный кабель.
Подключение для моделей с сетевым кабелем без вилки
(опция):
Внимание!
Приборы с трехполюсными кабелями должны иметь
заземление.
Соедините жилы с сетевым кабелем в соответствии со
следующей цветовой маркировкой:
При необходимости замены сетевого кабеля: Подсоедините
кабель к прибору в соответствии с электрической схемой.
Типы подключений
Данные указания действительны только для установки прибора
в странах, указанных на типовой табличке.
Указание: Если прибор устанавливается, подключается и
используется в стране, не указанной на типовой табличке,
следует использовать руководство по монтажу и подключению,
содержащую информацию об условиях подключения,
действительных в соответствующей стране.

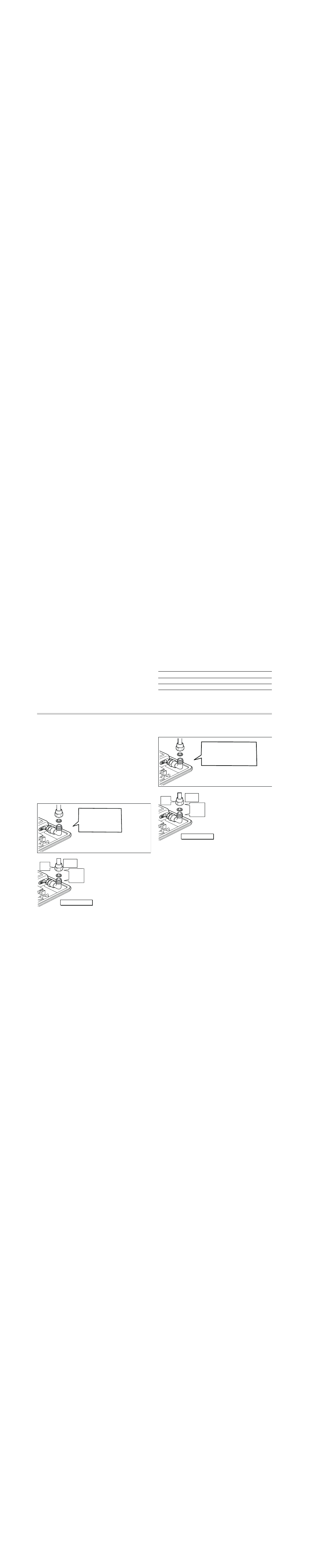

Подключение природного газа (NG)
При использовании природного газа (NG) подключение газа
осуществляется через газопровод или специальный
безопасный шланг со штуцером, имеющий винтовую резьбу на
обоих концах.
Подключение в соответствии с EN ISO 228 G
^
(TS EN ISO 228
G
^
)
Указание: *G
^
: EN ISO 228
G
^
(TS EN ISO 228 G
^
)
Наденьте резьбовой
соединительный элемент
газопровода или специального
безопасного шланга с новым
уплотнением на штуцер и
плотно затяните (ключом с
раствором на 24).
После выполнения
подключения проверьте герметичность. Для этого см. раздел
«Проверка герметичности».
Указание: При выполнении подключения прибора следует
использовать динамометрический ключ.
EN 10226 R
^
(TS 61-210 EN 10226 R
^
)’ ye göre bağlantı
Указание: *R
^
: EN 10226 R
^
(TS 61-210 EN 10226 R
^
)
Наденьте резьбовой
соединительный элемент
газопровода или специального
безопасного шланга с новым
уплотнением на штуцер и
плотно затяните (ключом с
раствором на 24).
После выполнения
подключения проверьте герметичность. Для этого см. раздел
«Проверка герметичности».
Указание: При выполнении подключения прибора следует
использовать динамометрический ключ.
Зеленый/желтый
Заземление
<
Синий
Нейтраль
Коричневый
Фаза
76 (1 ,62 * A
(1 ,62 * A
6:
*ê
1***
1P
(1 5 A
76 (1 5 A
6:
5ê
1***
1P
