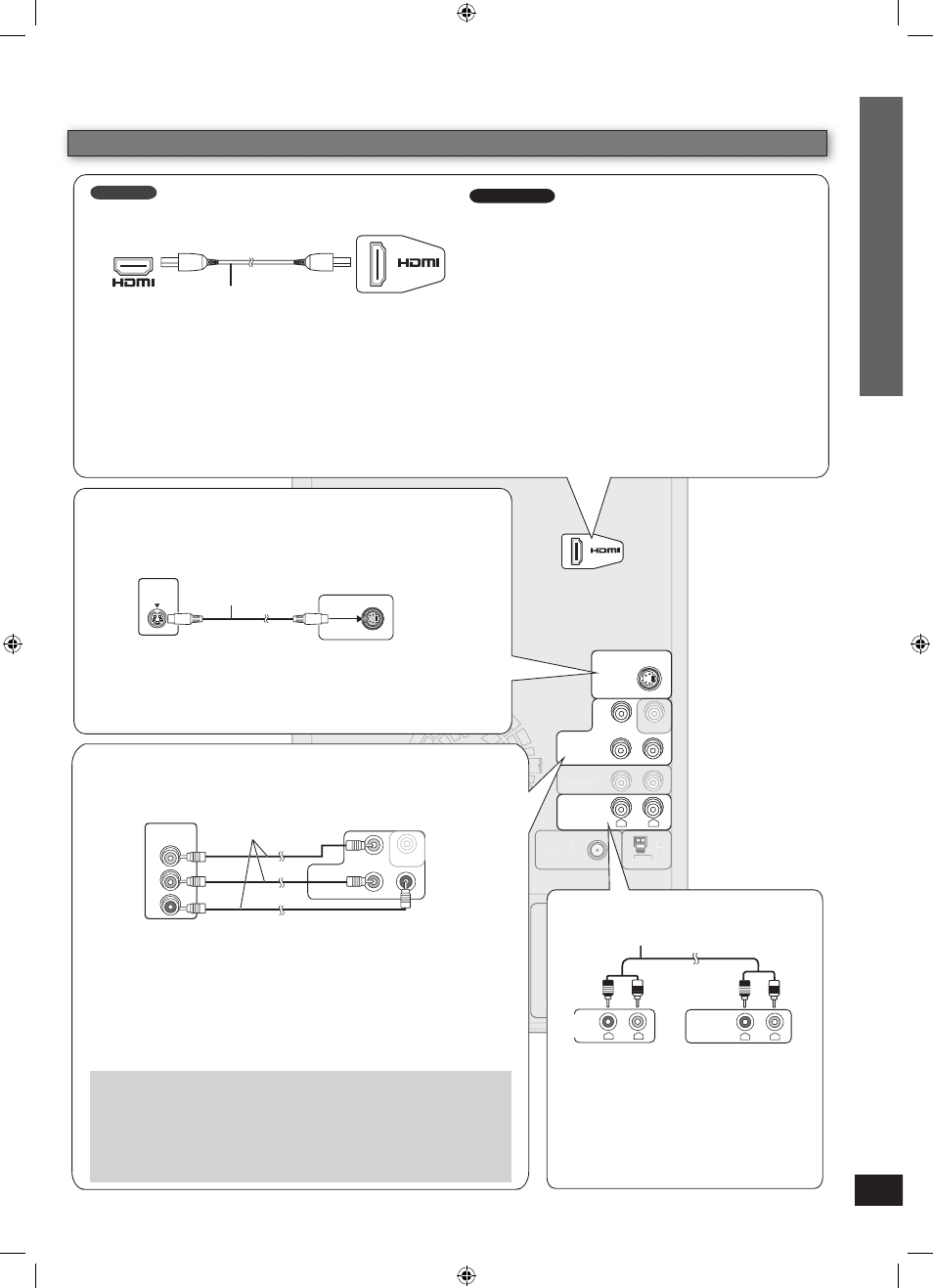

Подключение телевизора через разъем HDMI
R L
AUX AUDIO
OUT
R L
Примечание
Другие подключения телевизора
Шаг 3: Подк
лю
чение т
ел
евиз
ора, ант
енны и сет
ев
ог
о шнура
Установк
а и настройк
а
SC-NC9
Используйте подключение HDMI для достижения повышенного
качества звука и изображения при помощи одного кабеля
(➡ Значения терминов, HDMI, страница 37).
Установите “Video Mode” (видеовыход) в положение “On”
(вкл.), и “Audio Output” (аудиовыход) на “On” (вкл.) (➡ вкладка
“HDMI”, страница 25).
Задайте режим видеовыхода: “Video Output Mode” (➡ меню
“Picture” (изображение), страница 21).
•
•
Рекомендуется использовать кабель HDMI производства
Panasonic.
[Рекомендуемые номера по каталогу: RP-CDHG15 (1,5 м), RP-
CDHG30 (3,0 м), RP-CDHG50 (5,0 м) и т.д.]
Кабели, не удовлетворяющие требованиям HDMI, нельзя
использовать.
Использование подключения VIERA Link “HDAVI
Control TM ”
Если ваш телевизор Panasonic совместим с системой
управления HDMI, можно синхронизировать операции
телевизора и домашнего кинотеатра, и наоборот
(➡ Использование подключения VIERA Link “HDAVI Control TM ”,
страница 34).
Выполните подключение аудио (➡ “Подключение аудио”
ниже), если вы используете подключение функцией VIERA
Link “HDAVI Control”.
•
•
•
■
Использование разъема “S VIDEO OUT”
(раздельный видеосигнал)
Это подключение аудио дает вам возможность
воспроизводить звук от вашего телевизора
через стереосистему DVD. (➡ страница 35)
Через динамики настоящего аппарата вы
можете воспроизводить звук с телевизора,
видеомагнитофона, кассетной деки, и другой
подобной аппаратуры.
•
•
Задняя панель
основного блока
Аудиокабель
(приобретается отдельно)
Телевизор
■
Подключение аудио
Для просмотра видео с прогрессивной разверткой
Подключите телевизор, совместимый с прогрессивной разверткой.
1. Установите “Video Mode” (режим видео) на “Off” (выкл.) (➡ вкладка
“HDMI”, страница 25)
2. Установите “Video Output Mode” (режим видеовыхода) на “480p” или
“576p”, а затем выполняйте инструкции на экране меню (➡ Меню
“Picture” (изображение), страница 21).
•
Использование разъемов COMPONENT VIDEO OUT (выход компонентного
видеосигнала) обеспечивает выходной сигнал с чересстрочной или
прогрессивной разверткой, дающий более чистое изображение, чем разъем
S VIDEO (раздельный видеосигнал). При помощи этих выходных разъемов
выполняется подключение цветоразностных сигналов (P
B
/P
R
) и сигнала
яркости (Y) отдельно, для достижения высокой верности цветопередачи.
Обозначение входных разъемов компонентного видеосигнала может
отличаться на разных телевизорах и мониторах (например, Y/P
B
/P
R
,Y/B-
Y/R-Y, Y/C
B
/C
R
). Выполняйте подключение к разъемам того же цвета.
•
Задняя панель
основного блока
Видеокабель
(приобретается
отдельно)
Телевизор
■
Использование разъема “COMPONENT VIDEO OUT”
(компонентный видеосигнал)
За счет разделения сигналов цветности (C) и яркости (Y) при
использовании разъема S VIDEO (раздельный видеосигнал)
достигается более живое изображение, чем при использовании
разъема VIDEO OUT (видеовыход). (Реальный результат зависит от
телевизора.)
Задняя панель
основного блока
Кабель S Video
(приобретается
отдельно)
Телевизор
