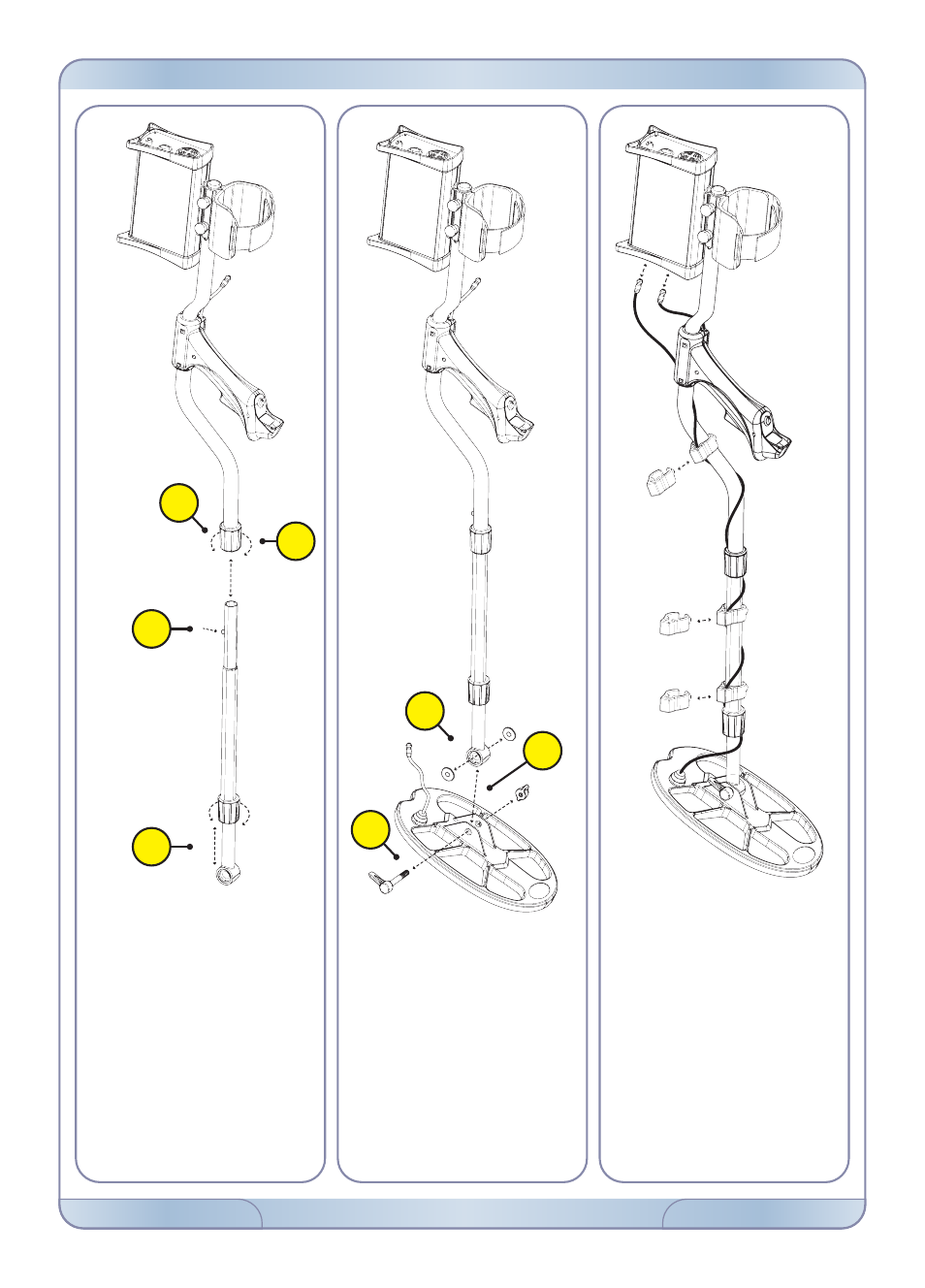

1) Для крепления
телескопической штанги ослабьте
цанговый зажим. 2) Удерживая
металлическую втулку в отжатом
положении, вставьте
телескопическую штангу в
S-образную штангу и отпустите
втулку. 3) Закрепите соединение с
помощью цангового зажима. 4)
Отрегулируйте длину штанги в
соответствии с вашим ростом,
затем затяните нижний цанговый
зажим.
1) Поместите резиновые
уплотнители в пазы,
расположенные на конце
телескопической штанги. 2)
Соедините штангу с катушкой, как
показано на рисунке. 3) Вставьте
болт в отверстие и затяните
гайку-барашек.
Оберните кабель поисковой
катушки вокруг штанги по
направлению снизу вверх, как
показано на рисунке. Затем
вставьте штекер во вход для
катушки, расположенный в
нижней части блока управления, и
затяните гайку. Внимание: не
натягивайте кабель слишком туго
при обертывании его вокруг
штанги. Вставьте штекер кабеля
рукоятки в разъем блока
управления "HANDLE" и затяните
гайку. После этого закрепите
кабель в трех местах по длине
штанги с помощью хомутов.
СОСТАВНЫЕ ЧАСТИ и СБОРКА
FORS / стр.5
