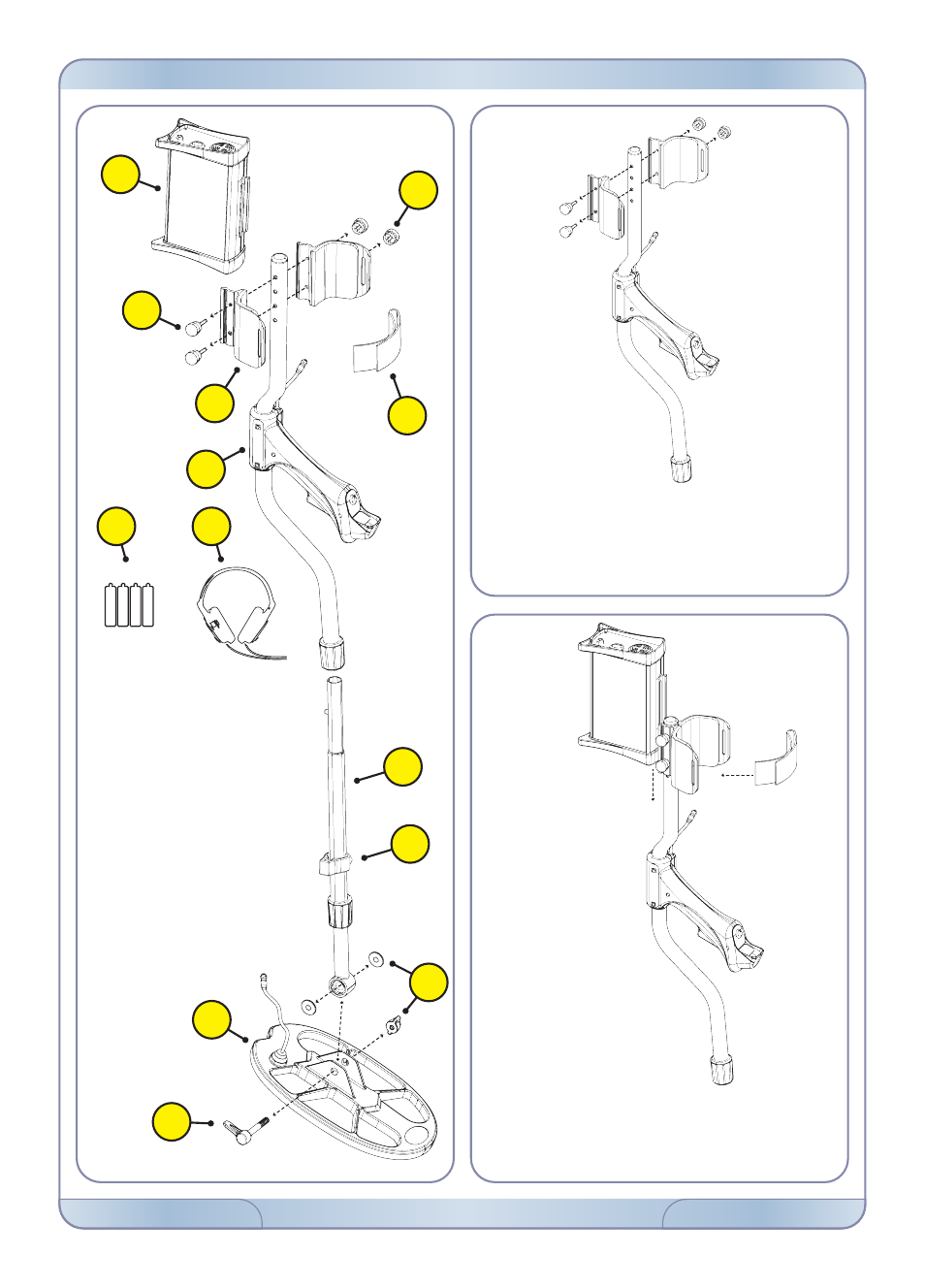

СОСТАВНЫЕ ЧАСТИ и СБОРКА
1
2
7
7
4
3
5
6
8
10
7
Присоедините правую и левую части
подлокотника к S-образной штанге, используя
болты и гайки, как показано на рисунке. Не
затягивайте гайки до конца, пока не закреплен
блок управления.
Поднесите блок управления к рейке и
нажмите на него. Затем затяните гайки.
Закрепите ремешок подлокотника, продев
его в специальные прорези.
1) Блок управления
2) Рукоятка и S-образная штанга
3) Правая/левая части
подлокотника
4) Ремешок подлокотника
5) Поисковая катушка
6) Телескопическая штанга
7) Болты, гайки и резиновые
уплотнители
8) 3 хомута для крепления
кабеля
9) 4 батарейки типа AA
10) Наушники
9
7
BA
TTER
Y
BA
TTER
Y
BA
TTER
Y
BA
TTER
Y
FORS / стр. 4
