Если телевизор не оснащен 21-штекерным разъемом СКАРТ (
➡ 16)
≥Данный аппарат поддерживает запись по таймеру с использованием функции программирования телевизора (
➡ 29).
≥Гнездо СКАРТ AV2 или AV4 телевизора Panasonic поддерживает функции Q Link.
∫ RGB
Означает три основных цвета: красный (R), зеленый (G) и синий (B), а также метод формирования видеоизображения с их
помощью. Раздельная передача видеосигналов трех цветов позволяет снизить уровень шума и получить изображение более
высокого качества.

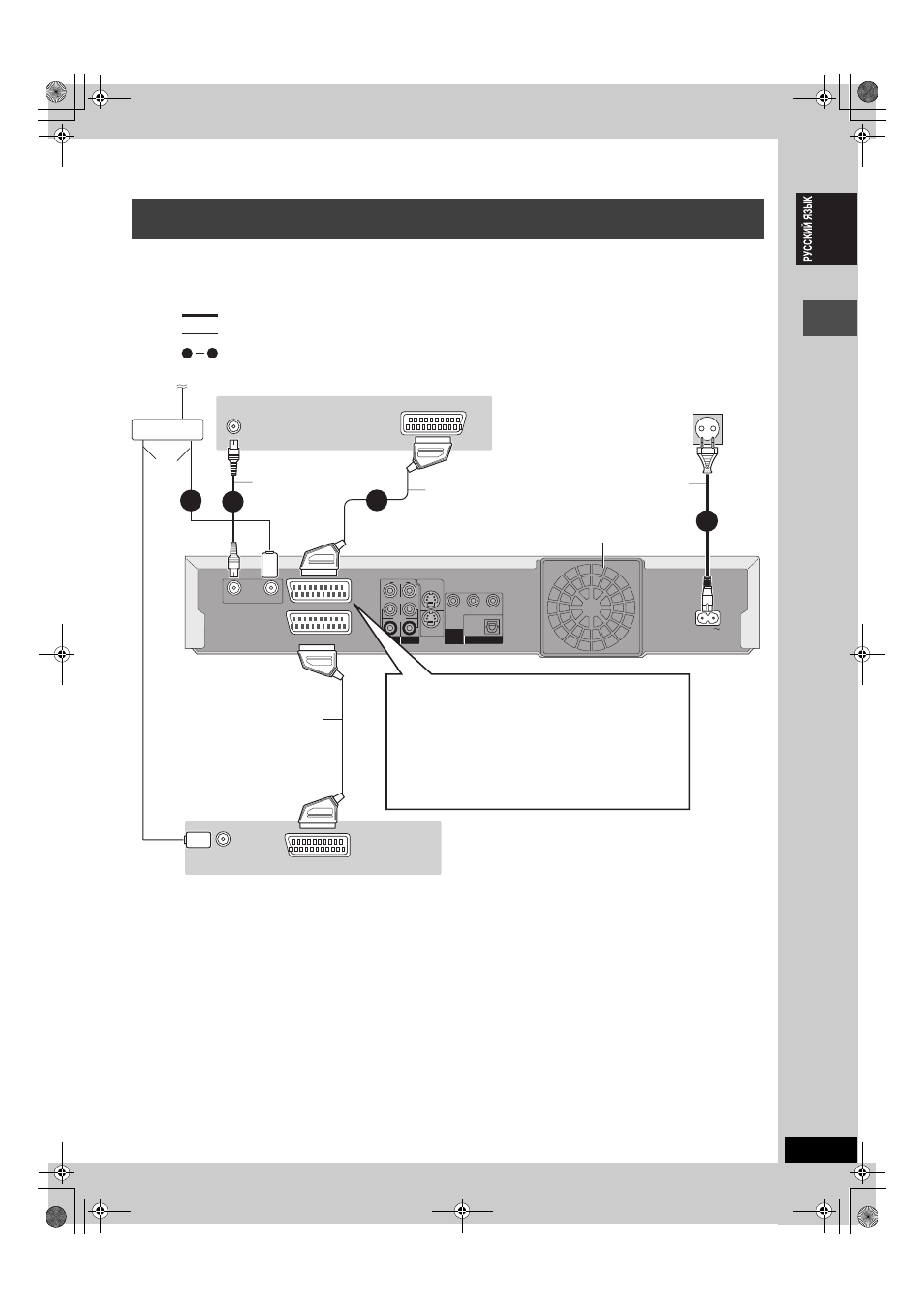

Подключение телевизора с 21-штекерным разъемом СКАРТ и
видеомагнитофона
AV IN
VHF/UHF
RF IN
RF OUT
RF OUT
RF IN
RF IN
AV2 (DECODER/EXT)
AV1 (TV)
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
S VIDEO OUT
S VIDEO OUT
Y
P
B
P
R
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
AV4 IN
AV4 IN
AC IN
VHF/UHF
RF IN
AV OUT
1
4
4
3
2
1
К антенне
Делитель
Тыльная панель
телевизора
Кабель
антенны
Тыльная панель видеомагнитофона
Радиочастотный
коаксиальный кабель
(RF)
Тыльная панель
данного аппарата
В сетевую розетку
(220–240 В пер. тока, 50 Гц)
21-штекерный кабель
СКАРТ полного
соединения
обозначает аксессуары, входящие в комплект аппарата.
обозначает аксессуары, не входящие в комплект аппарата.
необходимые подключения. Подключите, следуя порядку номеров.
Гнездо AV1
≥Если телевизор имеет вход RGB, то подключив к нему
21-штекерный кабель СКАРТ полного соединения, можно
просматривать видеозаписи, используя выход RGB
данного аппарата (
➡ ниже).
Для вывода сигнала в формате RGB выберите “RGB (без
компонента)” из параметра “Вывод AV1” в меню Нач. наст.
(
➡ 57) после завершения настройки (➡ 18, 19).
≥Если телевизор поддерживает функции Q Link, эти функции
можно использовать, подключив аппарат с помощью
21-штекерного кабеля СКАРТ полного соединения (
➡ 69).
Используйте делитель,
если нужно подключить
антенну к
видеомагнитофону.
Сетевой шнур
Подключите только после
подключения всех
остальных кабелей.
21-штекерный кабель СКАРТ
Вентилятор охлаждения
Ш
А
Г
1
Подк
л
ю
ч
е
ние
