11
ПОДКЛЮЧЕНИЯ

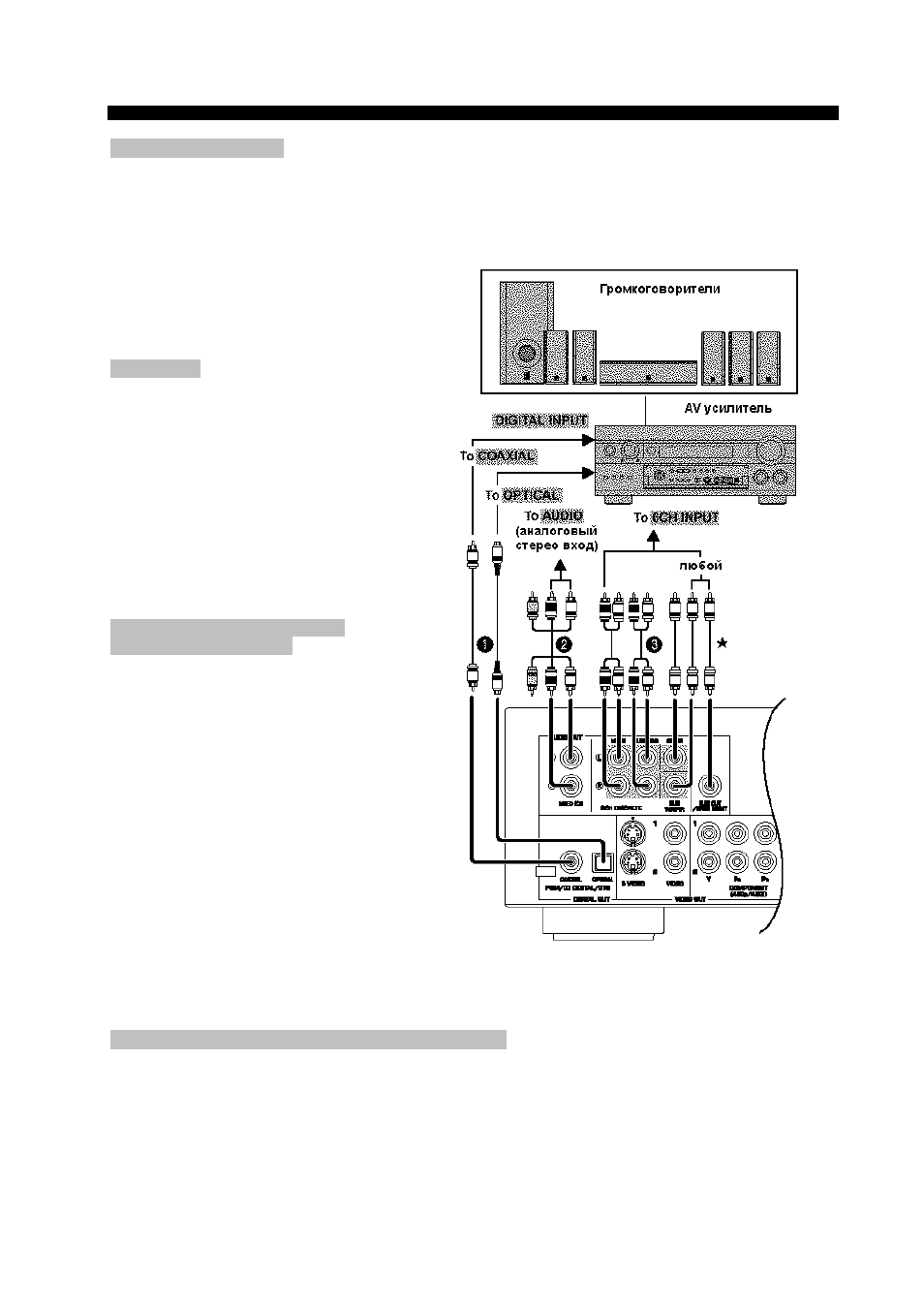

Аудио подключения
Выберите разъемы совместимые с вашим усилителем и соответствующие вашим правилам.
à DIGITAL OUT разъемы
· Подключите разъем OPTICAL (оптический) к оптическому цифровому входу усилителя с помощью
оптиковолоконного кабеля (не прилагается)
-или-
· Подключите разъем COAXIAL
(коаксиальный) к коаксиальному цифровому
входу усилителя с помощью коаксиального
кабеля (не прилагается).
Примечание
Аудио сигнал не выводится через DIGITAL OUT
во время воспроизведения дисков SACD.
Используйте подключения
á или в.
б Разъемы MIXED 2CH
Используйте прилагаемый в комплектации
штырьковый аудио/видео кабель для
подключения этих разъемов к аналоговым
стерео входам на усилителе. Белый штырь
подключите к гнезду L.; красный, к гнезду R.
(Желтый используется для видео сигнала).
â Дискретные разъемы 6CH
Воспроизведение SACD или DVD
мультиканального аудио:
Используйте штырьковый аудио кабель (не
прилагается) для подключения этих разъемов к
соответствующим входам каналов (например,
MAIN L/R, CENTER) на усилителе (они часто
маркированы “6CH INPUT”).
Подключите разъем SUBWOOFER к входу
сабвуфера на усилителе. Этот разъем выводит
более естественный, безукоризненный низко
диапазонный относительно разъема SUB
OUT/BASS MGMT. (пояснение приводится
ниже). Однако, во время воспроизведения
двухканального (стерео) источника сабвуфер не
выводит никакого звука вследствие отсутствия
LFE (низкочастотных эффектов).
¤ Разъем SUB OUT/BASS MGMT
SUB OUT/BASS MGMT группирует и выводит низкие диапазоны всех каналов. Как альтернатива выходу
6CH DISCRETE SUBWOOFER, данный разъем выводит мощный звук даже в том случае, когда основной
громкоговоритель является небольшим. Используйте штырьковый аудио кабель (не прилагается) для
подключения SUB OUT/BASS MGMT к сабвуферному входу усилителя.
Разъем вход/выход Дистанционного управления
Данные разъемы используются для передачи сигналов управления по кабелю.
· Подключите REMOTE CONTROL IN к выходу на вашей дистанционной системе управления.
· Подключите REMOTE CONTROL OUT к входу дистанционного управления на другом компоненте для
осуществления системного контроля.
