ПОДКЛЮЧЕНИЯ

Перед тем как вы приступите к выполнению любых подключений, отключите шнур питания устройства и
все другие компоненты. Не подключайте шнур питания до тех пор, пока не выполнены все подключения.

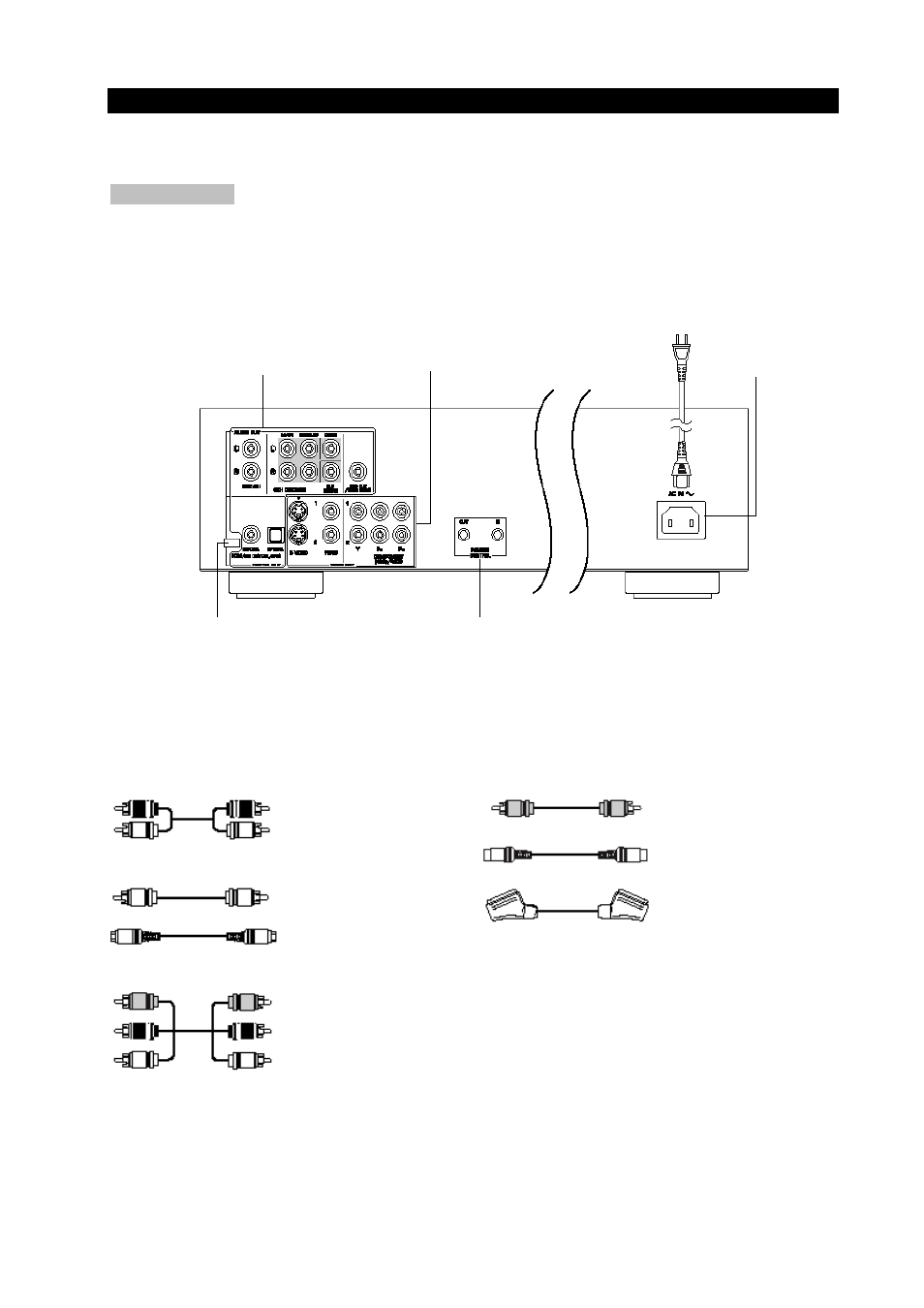

Типы разъемов

Для выполнения подключений, используйте следующие имеющиеся в продаже кабели:

Аудио кабели

Видео кабели

Штырьковый аудио
кабель

Штырьковый видео
кабель

S видео кабель

Коаксиальный кабель

Кабель SCART

Оптический кабель

A/V кабель

Аудио/Видео кабель
(Один кабель
прилагается в
комплектации)

Подключите данные
разъемы аудио выхода к
аудио входу AV
усилителя.

Подключите данные
разъемы видео выхода к
аудио/видео входу AV
усилителя или к входу
видео монитора.

К розетке

АС

Когда
выполнены
все
подключения,
подключите
шнур питания
к розетке.

Данный разъем зарезервирован
для заводского использования.
Не подключайте к нему никакое
оборудование.

Разъемы входа/выхода
дистанционного
управления.
