24_ cоединения и настройка
cоединения и настройка
ПОДСОЕДИНЕНИЕ КОМПОНЕНТНОГО ВИДЕОКАБЕЛЯ
Вы получите изображение высокого качества с точным отображением цветов. При передаче через разъемы
выхода компонентного видеосигнала элементы изображения разделяются на черно-белый сигнал яркости (Y),
синий (P
B
) и красный (P
R
) цветоразностные сигналы, что позволяет получать самые четкие и чистые изображения.

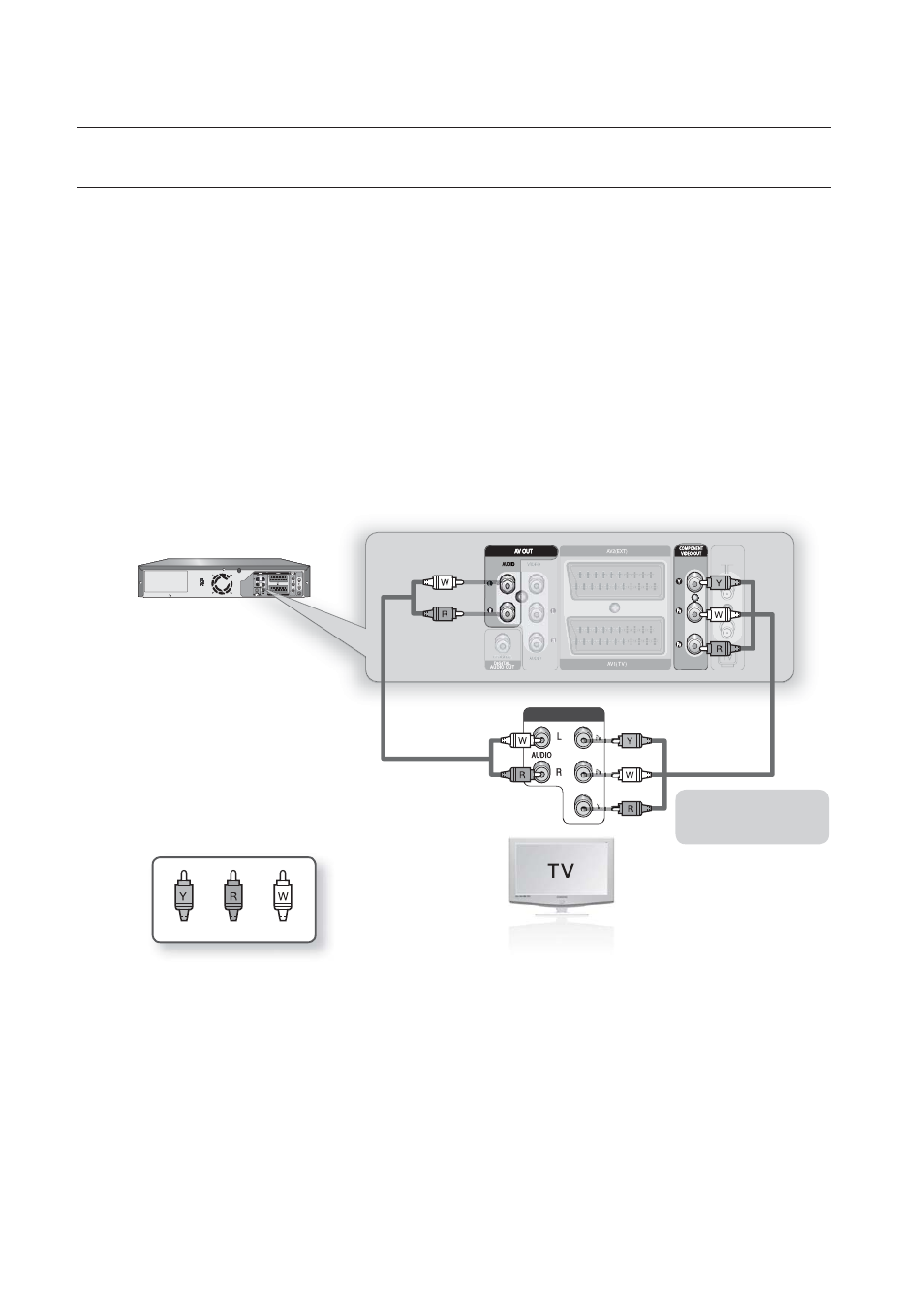

Соедините между собой разъемы COMPONENT VIDEO OUT на задней панели Комбо DVD-
рекордера и разъемы COMPONENT VIDEO INPUT на задней панели телевизора при помощи
кабелей для компонентного видеосигнала.
Соедините между собой разъемы выхода аудио сигнала на задней панели Комбо DVD-рекордера и
разъемы AUDIO IN на задней панели телевизора при помощи кабелей для аудио сигнала.
Проследите за тем, чтобы была соблюдена цветовая маркировка левого и правого канала.
Нажимайте кнопку переключения входного сигнала на пульте дистанционного управления
телевизора до тех пор, пока на экране телевизора не появится сигнал компонента устройства
записи DVD с видеомагнитофоном.
1.
2.
•
•
COMPONENT INPUT
Компонентный кабель
(не входит в комплект)
Красный
Желтый
Белый
При подключении кабелей обеспечьте, чтобы цвета соединяемых между собой разъемов совпадали. То есть, разъемы
компонентного выхода Y, P
B
и P
R
на Комбо DVD-рекордере должны быть соединены с точно соответствующими
компонентного входа на телевизоре. В противном случае изображение на экране телевизора будет иметь красный или
синий цвет.
Потребителям следует иметь в виду, что не все телевизоры стандарта ТВЧ (телевидения высокой четкости) полностью
совместимы с этим изделием, поэтому на изображении могут появляться паразитные узоры. В случае возникновения
проблем с изображением при использовании прогрессивной развертки, рекомендуется переключиться на выход
видеосигнала "стандартной четкости". Если у вас возникнут вопросы по поводу совместимости телевизора Samsung с
данным Комбо DVD-рекордером, обращайтесь в наш Центр поддержки потребителей.
