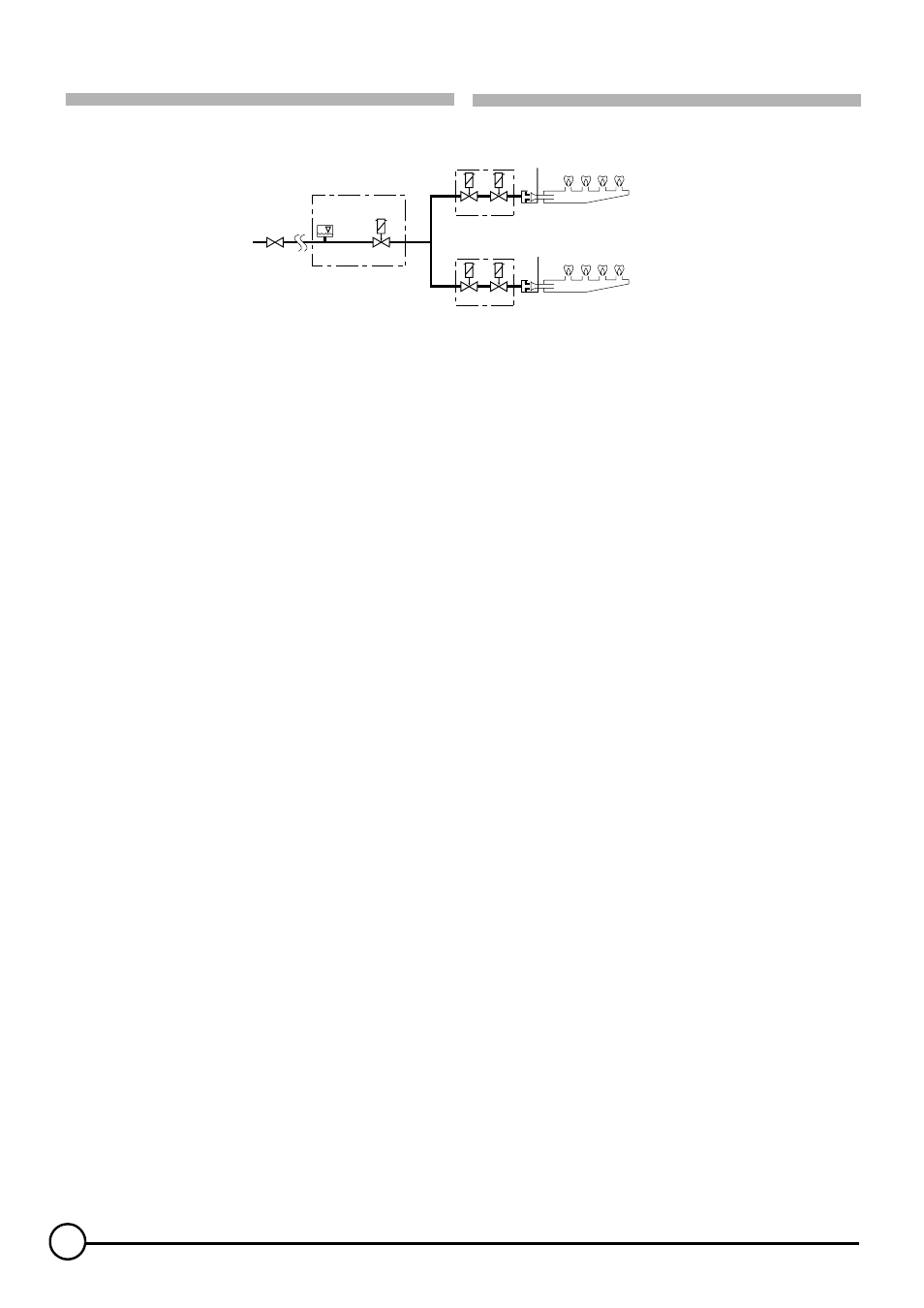

Schemat ideowy
P
1
2
6
3b
3a
8b
8a 9a
9b
4b
4a
8377N163B
10
1
Odcinający zawór gazowy (Od strony instalacji)
2
Czujnik ciśnienia gazu
3a
Zawór - stopień 1
3b
Zawór - stopień 2
4a
Palnik - stopień 1
4b
Palnik - stopień 2
6 Dodatkowy
zawór
bezpieczeństwa
8a - 8b Elektromagnetyczny zawór bezpieczeństwa
9a - 9b Elektromagnetyczny zawór sterujący
10 Pakiet
GC191
5
Принципиальная схема
1
Запорный газовый кран (Сторона установки)
2
Реле давления газа
3a
Клапан - 1 ступень
3b
Клапан - 2 ступень
4a
Горелка - 1 ступень
4b
Горелка - 2 ступень
6
Дополнительный защитный клапан
8a - 8b Защитный электрический клапан
9a - 9b Электрический клапан управления
10
Ед. поставки GC191
