3montaż i podłączenia elektryczne, 3установка и электрическое подключение – Инструкция по эксплуатации DE DIETRICH GC 191
Страница 2
14
GC191
20/01/09 - 94858462 - 8502-4499E
3
Montaż i podłączenia elektryczne

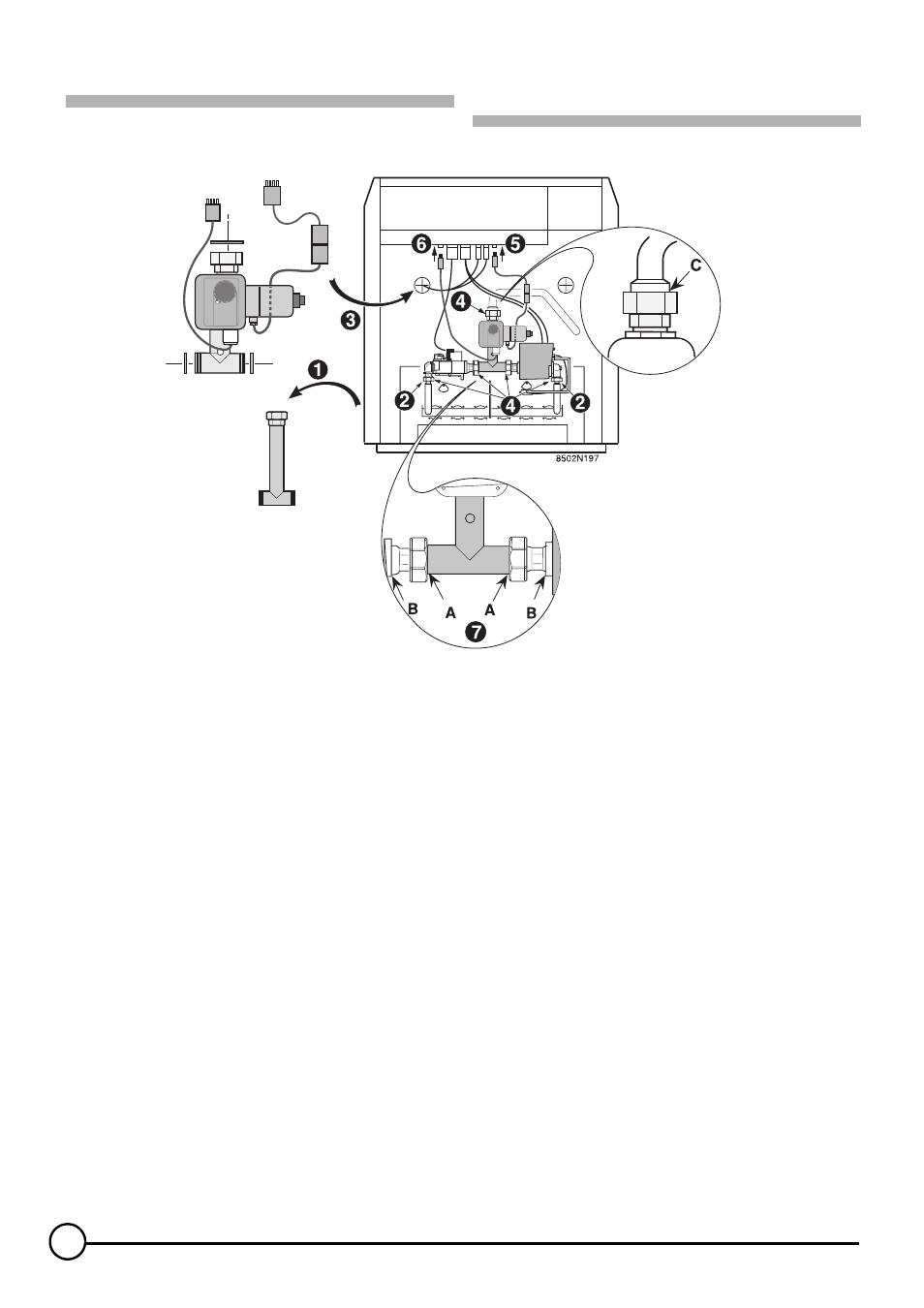

Odłączyć zasilanie elektryczne kotła.
Zamknąć doprowadzenie gazu do kotła.
Zdemontować rurę podłączeniową.
Odkręcić nakrętki.
Zamontować zawór bezpieczeństwa z 3 dostarczonymi
uszczelkami.
Dokręcić mocno podłączenia.
Wyjąć wtyczkę z mostkami.
`
Konsola z 9-stykowym złączemCCE:
Podłączyć komplet złączy do konsoli.
`
Konsola z 12-stykowym złączemCCE:
Podłączyć komplet wtyczek (z kablem adaptera) do konsoli.
Wyjąć wtyczkę z mostkami.
Podłączyć złącze do konsoli sterowania.
Sprawdzić szczelność połączeń (A - B - C).
3
Установка и электрическое
подключение
Отключить электропитание котла.
Отключить подачу газа котла.
Снять соединительную трубу.
Отвернуть гайки.
Установить защитный клапан с 3 поставляемыми
прокладками.
Затянуть фитинги.
Снять соединительный разъем-перемычку.
`
Панель управления с 9-контактным разъемом CCE :
Подключить соединительный разъем блока на панель
управления котла.
`
Панель управления с 12-контактным разъемом CCE :
Подключить соединительный разъем блока (с кабелем-
переходником) на панель управления котла.
Снять соединительный разъем-перемычку.
Подключить разъем на панель управления.
Проверить герметичность соединений (A - B - C).
