4 Электрические подключения
Ни в коем случае не размещать в одном и том же
кабелепроводе или кабельном канале кабели датчиков
(низковольтные) и кабели других цепей (230 В). Для
предотвращения помех соблюдайте между ними
минимальное расстояние 10.

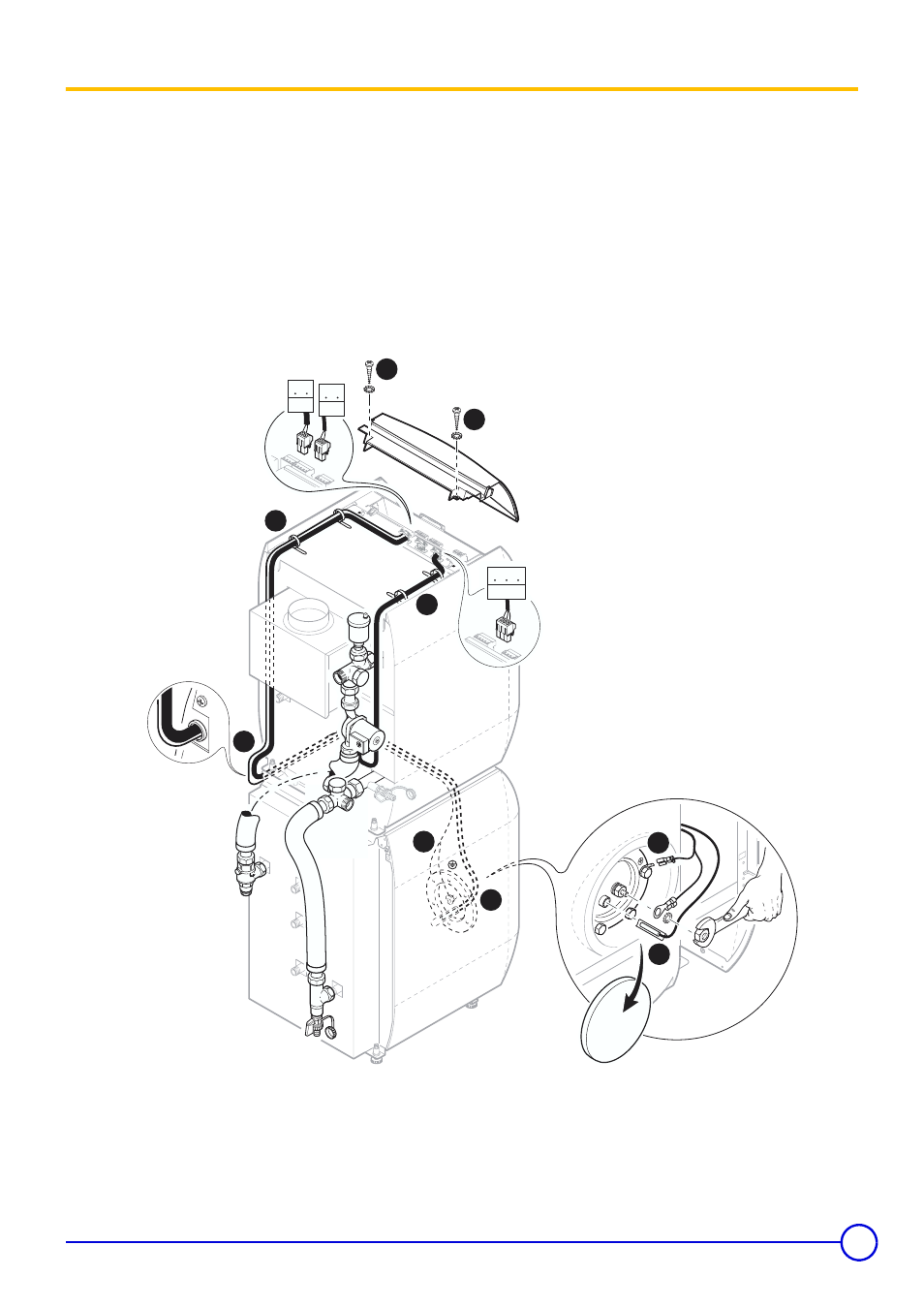

1. Снять крышку панели управления котла.
2. Пропустить датчик ГВС водонагревателя и кабель питания
титанового анода так, как показано на схеме и подключить их
к разъемам, предусмотренным на панели управления котла
(-+, S.ECS).
3. Открыть дверцу водонагревателя и поместить датчик ГВС в
погружную гильзу на заглушке в передней части
водонагревателя.
4. Подсоединить коричневый провод (+) к аноду, используя
шайбу и гайку, и синий провод (-) к язычку.
5. Подключите кабель циркуляционного насоса, идущий от
задней части водонагревателя к указанному месту на панели
управления котла.
В случае изменения кабельного соединения титанового
анода соблюдать подключение (коричневый провод
на +, синий провод на -).
8952N127A
1
2
2
3
4
3
5
1
+ -
S.ECS
39
40
41
ACI
42
12
13
11
Ç
N
L
Д
Г
13
4
