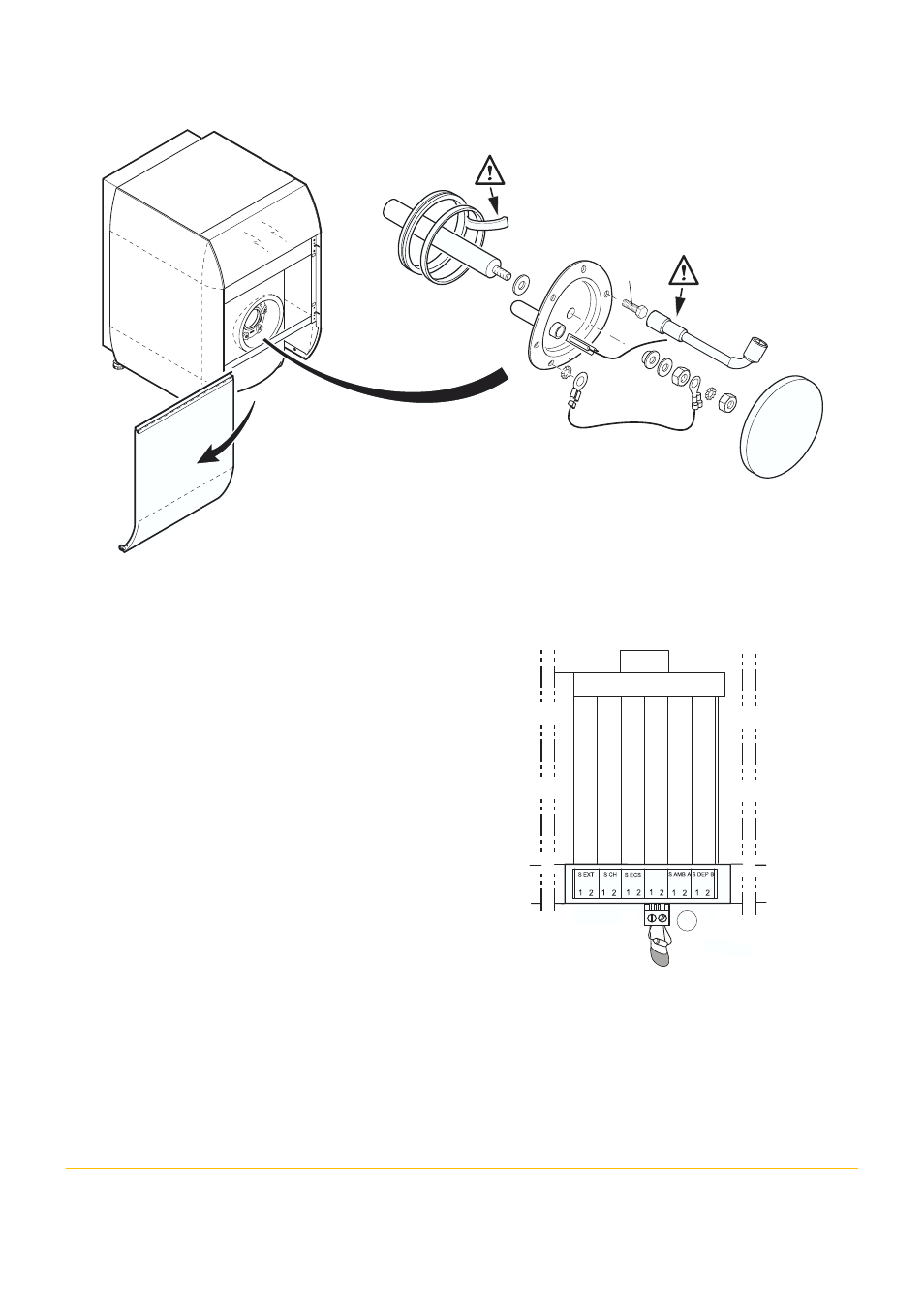

• Магниевый анод (дополнительное оборудование) - Ед.
поставки EA 103
1. Подготовить новую уплотнительную прокладку.
2. Отключить электропитание котла.
3. Перекрыть подачу холодной воды и слить воду из
водонагревателя горячей санитарно-технической воды.
Чтобы осуществить слив через группу безопасности, надо
поставить группу в положение для слива и открыть кран
горячей воды (или сливной кран), чтобы впустить воздух.
4. Снять переднюю панель и датчики.
5. Снять заглушку для чистки (ключ 13 мм).
6. Проконтролировать и при необходимости заменить
магниевый анод.
7. Удалить накипь, осевшую в форме налета или хлопьев на
дне бака. Но не убирать накипь с внутренней поверхности
бака, так как она образует эффективную защиту от коррозии
и усиливает теплоизоляцию водонагревателя горячей
санитарно-технической воды.
8. Удалить накипь с теплообменника для обеспечения его
наилучшей работы.
9. Установить все детали на место. Заменить уплотнительную
прокладку заглушки и установить ее так, чтобы язычок
остался снаружи водонагревателя горячей санитарно-
технической воды. Установить заглушку для чистки
погружной гильзой вниз.
10. При замене титанового анода магниевым анодом,
подключить разъем для симуляции TA
(поставляется с
ед. поставки EA103) на разъемы панели управления котла,
которые обычно используются для титанового анода.
11. Проверить герметичность уплотнительной прокладки
водонагревателя после сборки.
Момент затяжки винтов заглушки для чистки
должен
быть
6 Н•м +1/-0.
Использовать
динамометрический ключ. Примечание : усилие в
6 Н•м дает торцовый трубчатый ключ с короткой
рукояткой.
8952N136A
