11
ПОДКЛЮЧЕНИЕ ПРОИГРЫВАТЕЛЯ
1.
2.
Подключите MINI JACK штекер аудио кабеля (из комплектации проигрывателя) к разъему
AUDIO на правой боковой панели проигрывателя, а белый и красный RCA штекеры аудио
кабеля к аудио входам телевизора.
Если у Вашего телевизора только один аудио вход (моно), используйте любой (белый или
красный) RCA штекер аудио кабеля для подключения к аудио входу телевизора. При этом
необходимо для пункта «Dual Mono» раздела «Dolby» менюнастроек проигрывателя
установить значение «Mix-Mono». Тогда сигналы всех каналов записи будут полностью
микшироваться в левый и правый выходной канал проигрывателя, и соответственно
поступят в телевизор с моно аудио входом без потерь.
Подключите MINI JACK штекер видео/коаксиального кабеля (из комплектации
проигрывателя) к разъему VIDEO/COAXIAL на правой боковой панели проигрывателя. А
желтый RCA штекер видео/коаксиального кабеля
к видео входу телевизора. Для
телевизоров, у которых есть видео вход S-VIDEO, лучше использовать подключение S-
VIDEO кабелем. Для этого необходимо подключить MINI JACK штекер S-VIDEO кабеля (из
комплектации проигрывателя) к разъему S-VIDEO на правой боковой панели
проигрывателя, а MINI-DIN штекер S-VIDEO кабеля к S-VIDEO входу телевизора.
Разъем
AUDIO
Разъем
VIDEO/COAXIAL
красный

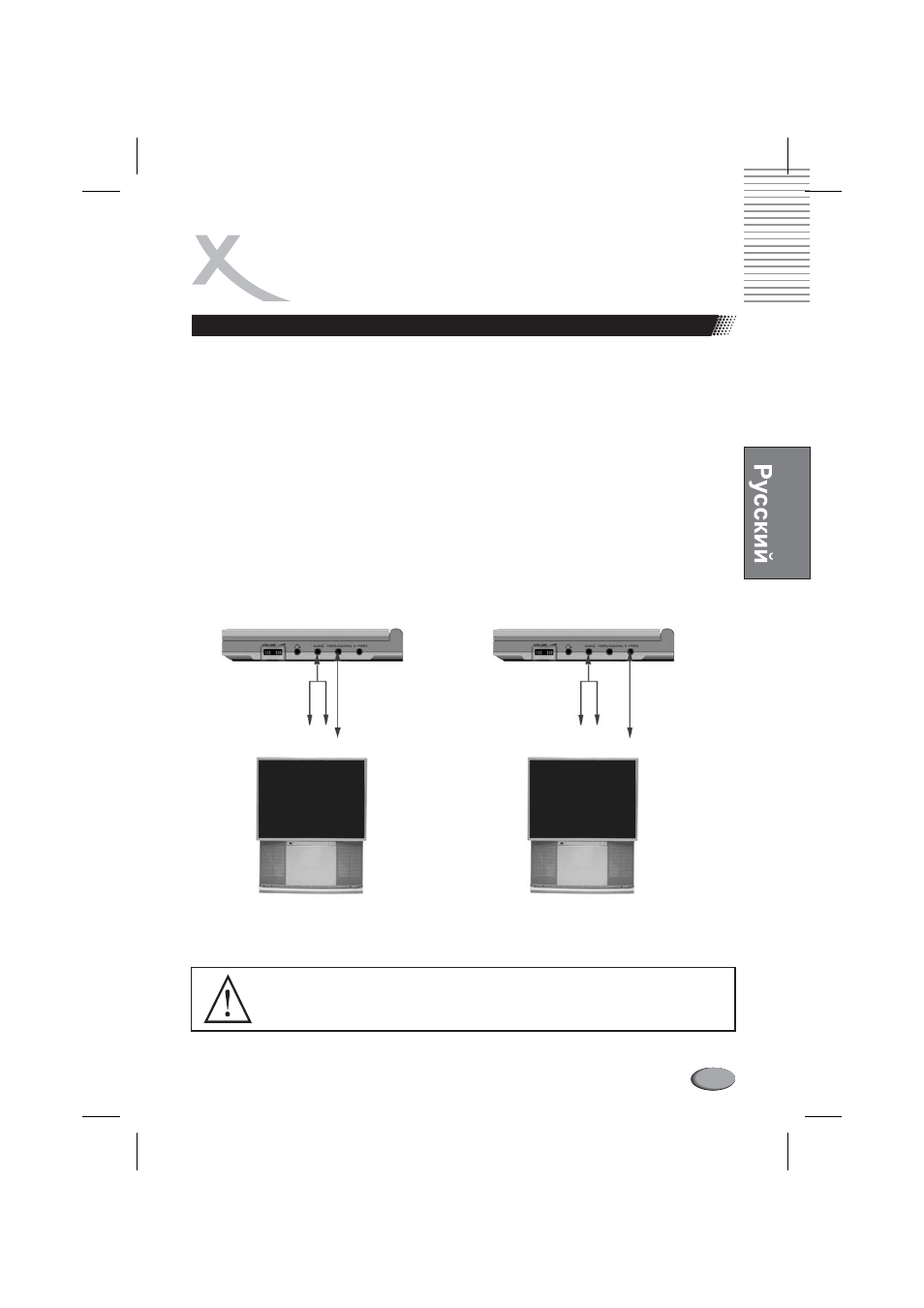

Рис. А. Подключение к VIDEO входу
телевизора
Разъем
AUDIO
Разъем
S-VIDEO
Рис. B. Подключение к S-VIDEO входу
телевизора
Подключение проигрывателя к телевизору
Не допускается одновременное подключение проигрывателя к видео входам
телевизора с помощьювидео кабеля и S-Video кабеля.
Прежде, чем производить какие-либо подключения, выключите и отключите от
сети оба подключаемых устройства.
белый
желтый
белый
красный желтый
