На иллюстрациях ниже указна DV-868AVi
модель, но, за исключением указанных мест,
соединения для DV-668AV ничем не отличаются.

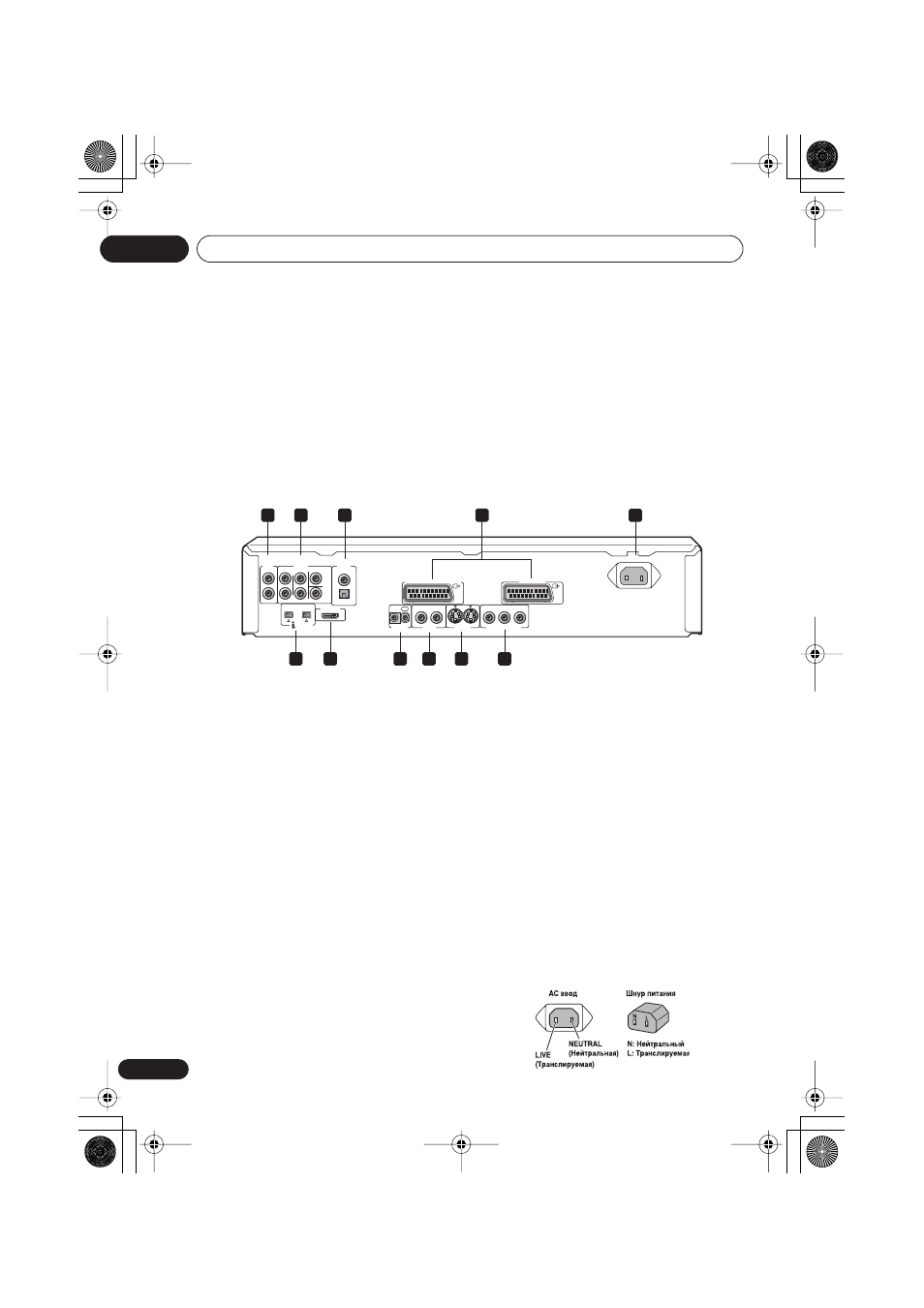

Задняя панель
Перед тем, как подсоединять этот
проигрыватель к вашему ТВ, AV приемнику или
другим компонентам, проверьте, выключены и
отсоединены ли они от сети.
1
AUDIO OUT (2ch)
Это двух канальные аналог аудио выходы для
подсоединения к вашему ТВ, AV приемнику или
стерео системе (стр. 14, 18).
2
AUDIO OUT (5.1ch)
Это мультиканальные аналог аудио выходы для
произведения подсоединения к AV приемнику,
снабженному мультиканальными вводами
(стр. 17).
3
DIGITAL AUDIO OUT – OPTICAL /
COAXIAL
Это дигитальные аудио выводы, применяемые
для подсоединения к AV приемнику,
совместимому с РСМ, Dolby Digital, DTS и/или
MPEG (стр. 18).
4
AV CONNECTOR
AV CONNECTOR 1 (RGB) - TV/AV
приeмник
Используйте 21-штыревой SCART шнур для
подсоединения к ТВ или монитору,
совместимому с этим типом соединения.
Аудио (2 канальное стерео) и видео (Видео,
S-Видео и RGB) сигналы воспроизводятся из
AV CONNECTOR 1 (RGB)-TV (стр. 15).
AV CONNECTOR 2
Используйте 21-штыревой SCART шнур для
подсоединеия к VCR (стр. 15).
5
AC IN
К этому входу подсоедините, входящий в
комплект, шнур питания, а затем всавьте его в
стенную разетку. Во время подсоединения
сверяйтесь с иллюстрацией ниже, чтобы
убедиться в правильности направления
нейтрального и транслируемая лопатки.
AUDIO
OUT
(2ch)
AUDIO
OUT
(5.1ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
R
L
L
R
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
2
1
2
1
(AUDIO)
S400
AC IN
DIGITAL AUDIO
OUT
HDMI OUT
1
2
3
4
5
11
10
8
9
6
7
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CONNECTOR 2
