7
RUS-005A/p.378

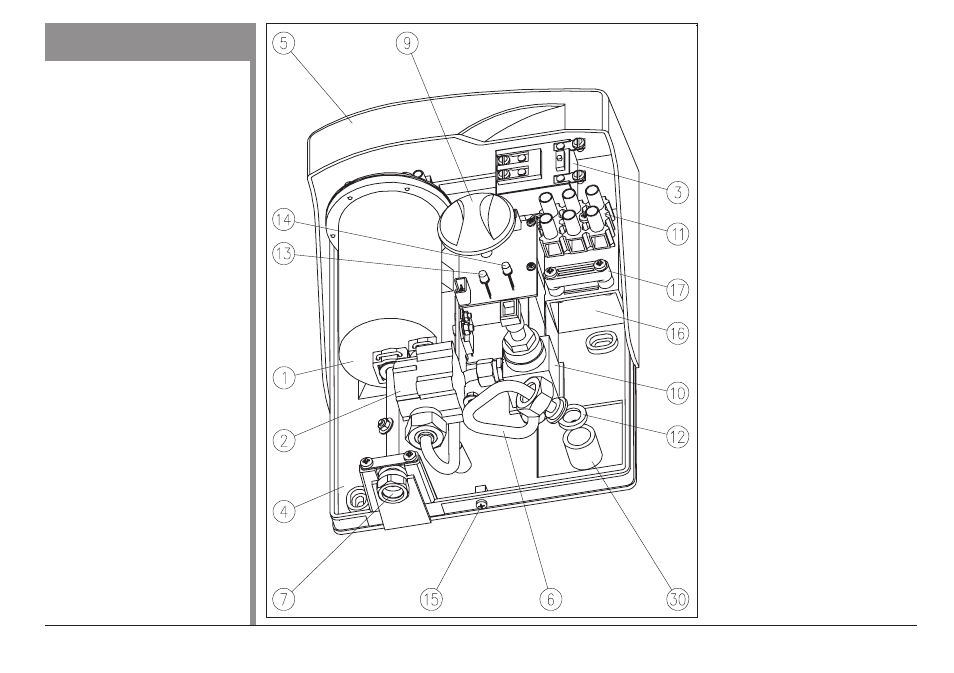

Рис.3 Устройство водонагре
- вателя
[1] - нагревательный узел
[2] - датчик протока
[3] - термический выключатель
[4] - основание
[5] - крышка
[6] - патрубок входа
[7] - патрубок выхода - горячая
вода
[9] - ручка регулировки темпе- ра-
туры
[10] - регулятор протока
[11] - планка подключений
[12] - сетчатый фильтр
[13] - сетевой индикатор (зеленый)
[14] - индикатор нагрева (красный)
[15] - крепежные винты
[16] - отверстие для введения кабе-
ля питания
[17] - зажим
[30] - патрубок
Термический выключатель [3]
предохраняет водонагреватель
от перегрева. После его сра-
батывания проток воды не вклю-
чит водонагреватель - необходи-
мо обратиться в сервисный центр.
3
Устройство
