Инструкция по эксплуатации KOSPEL EPA
Страница 5
5
RUS-005A/p.378
Подключение водонагревателя к электросети, а также проверку эффек-
тивности защитных мер от поражения электрическим током должен
выполнить электрик, имеющий допуск на выполнение такого вида ра-
бот.
Водонагреватель необхо-
димо обязательно зазем-
лить или занулить.

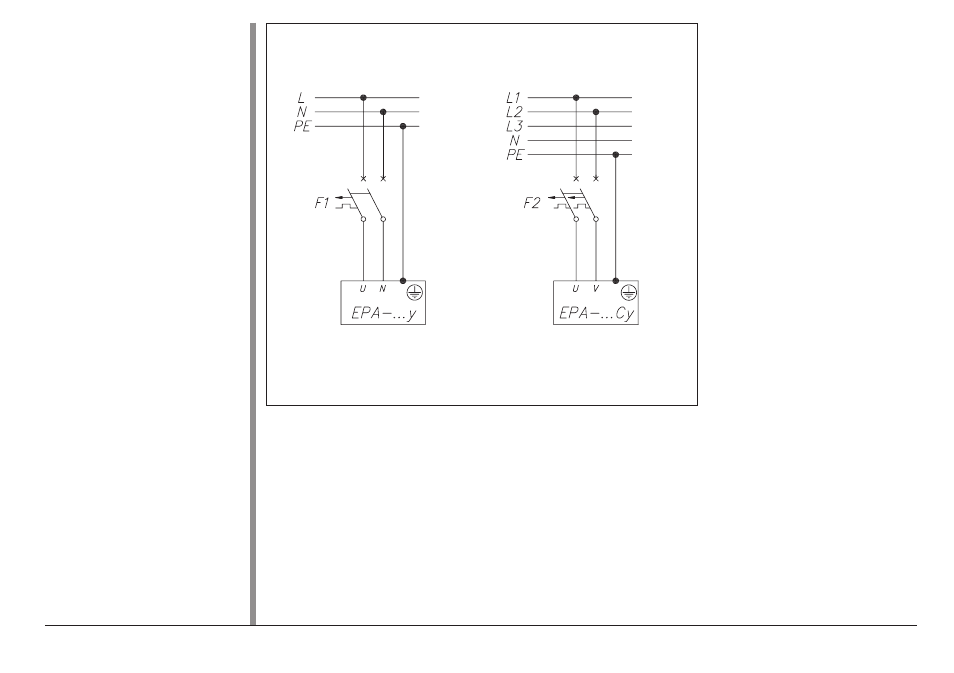

Рис.2 П о д к л ю ч е н и е
водонагревателя
a)
к однофазной электросети
b) к трехфазной электросети
L - фазный провод
L1 - фазный провод 1
L2 - фазный провод 2
L3 - фазный провод 3
N - нейтральный провод
PE - защитный провод
F1 - однополюсный сетевой вы-
ключатель
F2 - двухполюсный сетевой выклю-
чатель
2
вании водонагревателя [4]
кабель электропитания.
6. Подключить кабель электро-
питания к планке подключений
[11].
7. Подключить водонагреватель
к сети водопровода - исполь-
зовать патрубки [6] (рис.3) и
сетчатый фильтр [12].
8. В зависимости от версии
водонагревателя установить:
смеситель [20], излив [21],
душевой комплект [22].
9. Открыть разбор воды и про-
верить герметичность соеди-
нений.
10. Надеть крышку [5] (обратить
внимание на положение ручек
[8] и [9]) и закрепить ее винта-
ми.
11. Удалить воздух из проводки
водонагревателя (см.стр.6
- Удаление воздуха)
12. Включить электропитание,
[11].
a
b
