8
Ру
сс
кий
Подготовка к эксплуатации

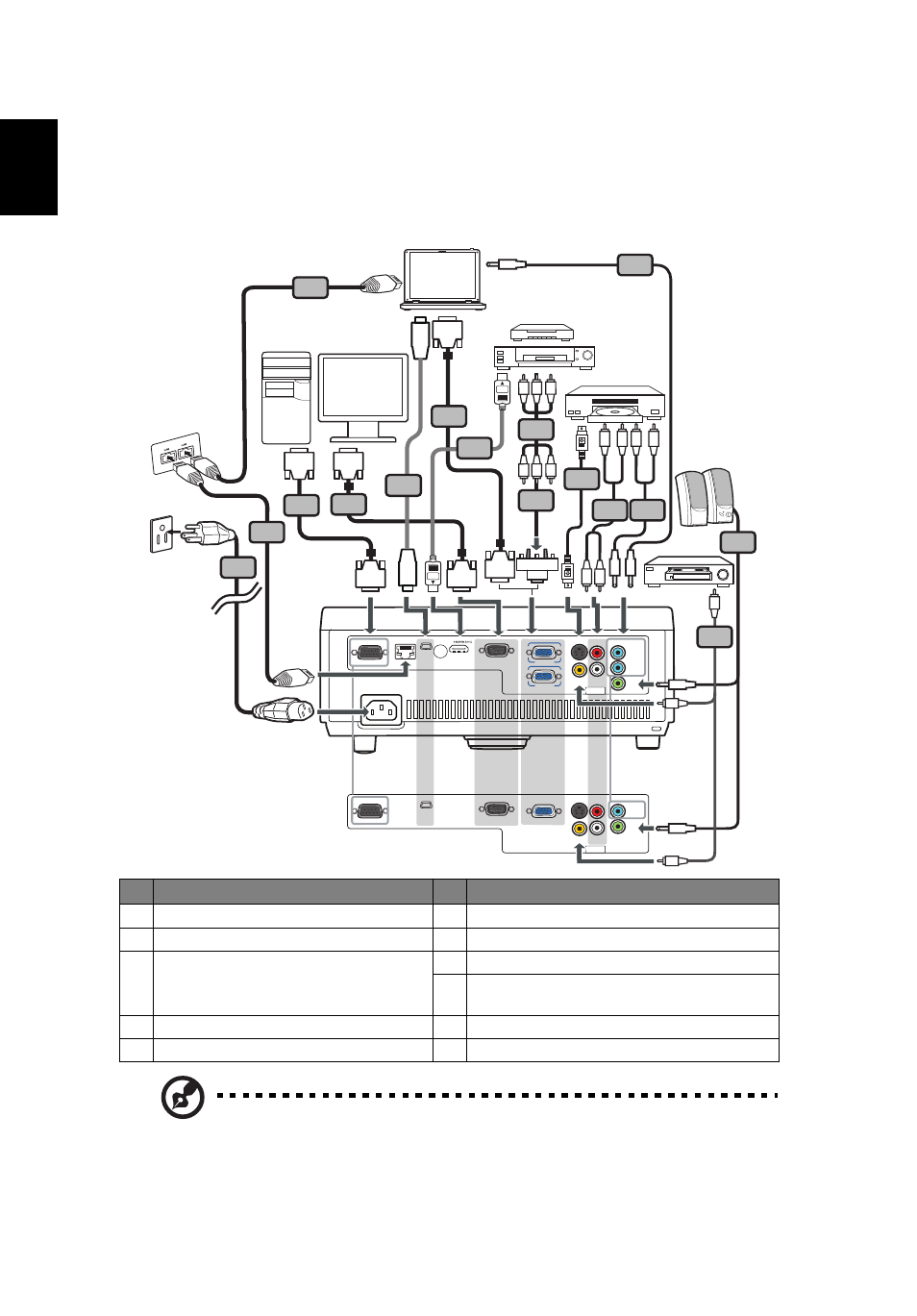

Подключение проектора
Примечание: Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
#
Описание
#
Описание
1 Кабель питания
6 Кабель S-Video
2 Кабель VGA
7 Кабель RS232
3 Переходник с VGA на компонентный
интерфейс/HDTV
8 Кабель USB
9 Кабель компонентного видеосигнала с
3-мя разъемами RCA («тюльпан»)
4 Кабель композитного видеосигнала
10 Кабель RJ45
5 Аудиокабель
11 Кабель HDMI (MHL)
AUDIO-R
AUDIO-L
AUDIO
IN 1
AUDIO
IN 2
AUDIO
OUT
VGA IN 1
VGA IN 2
VGA OUT
USB B
LAN
RS232
S-VIDEO
VIDEO
AUDIO-R
AUDIO-L
AUDIO
IN
AUDIO
OUT
VGA IN
VGA OUT
USB B
RS232
S-VIDEO
VIDEO
USB
USB
RS232
R B G
R B G
HDTV adapter
RS232
D-Sub
7
D-Sub
D-Sub
2
5
5
6
5
2
1
R
W
R
L
L R
9
3
Y
10
10
11
8
D-Sub
4
Y
5
Y
DVD-плеер, ТВ-приставка,
HDTV-приемник
VGA
RS232
Видеовыхо
д, выход
S-Video
Дисплей
Громкоговорители
