Краткое описание проектора

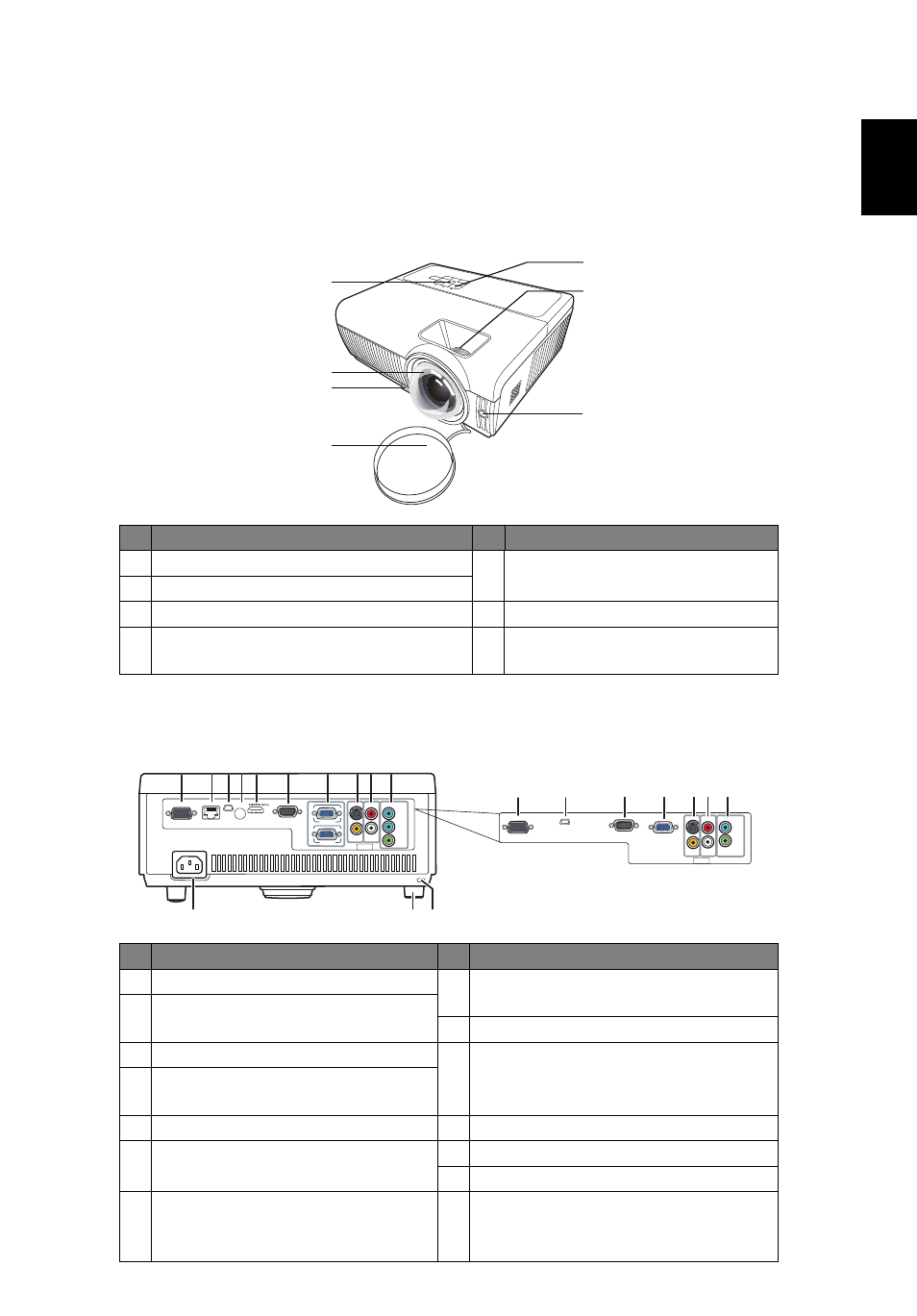

Внешний вид проектора
Передняя, верхняя панель
Задняя панель
#
Описание
#
Описание
1
Панель управления
5
Кнопка питания и индикатор
питания
2
Объектив проектора
3
Кнопка подъемника
6
Кольцо фокусировки
4
Крышка объектива
7
Приемник дистанционного
управления
#
Описание
#
Описание
1
Разъем RS232
8
Разъем входа S-Video
Композитного видеосигнала
2
Локальная сеть (порт RJ45 для
10/100 Мбит/с)
9
Разъем аудиовхода (Л/П)
3
Разъем mini USB
10 Разъем аудиовхода
Разъем аудиовыхода
4
Приемник дистанционного
управления
5
Разъем HDMI (MHL)
11 Гнездо питания
6
Разъем выхода для сквозного
подключения монитора
12 Колесо регулировки наклона
13 Гнездо замка Kensington™
7
Разъем видеовхода для
аналогового сигнала RGB/HDTV/
компонентного сигнала
1
2
4
7
3
5
6
AUDIO-R
AUDIO-L
AUDIO
IN 1
AUDIO
IN 2
AUDIO
OUT
VGA IN 1
VGA IN 2
VGA OUT
USB B
LAN
RS232
S-VIDEO
VIDEO
AUDIO-R
AUDIO-L
AUDIO
IN
AUDIO
OUT
VGA IN
VGA OUT
USB B
RS232
S-VIDEO
VIDEO
2 3
5
4
6
7
8 9 10
1
3
6
7
8 9 10
1
12
11
13
(S1213Hne/T212DTB/XS-X13HGM/
S1313WHne/T222DTB/XS-W13HGM)
(S1210/T210/XS-X10/S1212/
T212A/XS-X13E/S1312W/T222A/
XS-W13E)
