35
Ру
сский

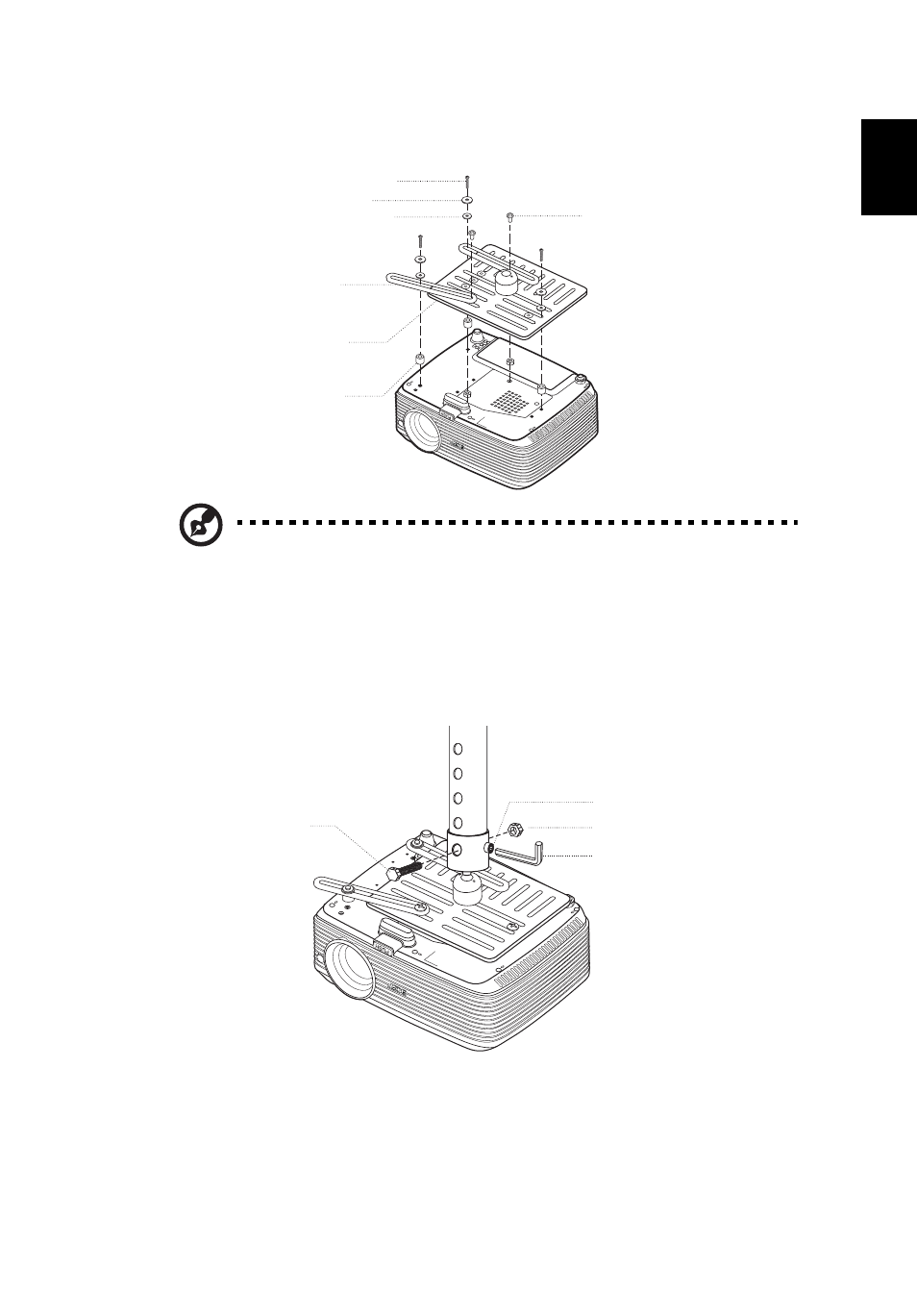

3 Используйте число винтов, соответствующее размеру проектора, чтобы
прикрепить проектор к кронштейну для крепления к потолку.
Примечание. Рекомендуется оставить некоторое пространство
между кронштейном и проектором для надлежащего рассеяния
тепла. Используйте две шайбы для дополнительной поддержки,
если в этом есть необходимость.
4 Прикрепите кронштейн к потолочному стержню.
Малая шайба
Большая шайба
Кронштейн проектора
Поддерживает
проектор и допускает
регулировку
Винт типа c
Прокладка
- Для теплоотвода
Раздвижное удлинение
Винт типа B
Винт типа A
длина 50 мм -
диаметр 8 мм
Колпачок большого цилиндра
Торцевой ключ
- Для затягивания и ослбления
Затягивающий винт
