7
Ру
сский Подготовка к эксплуатации

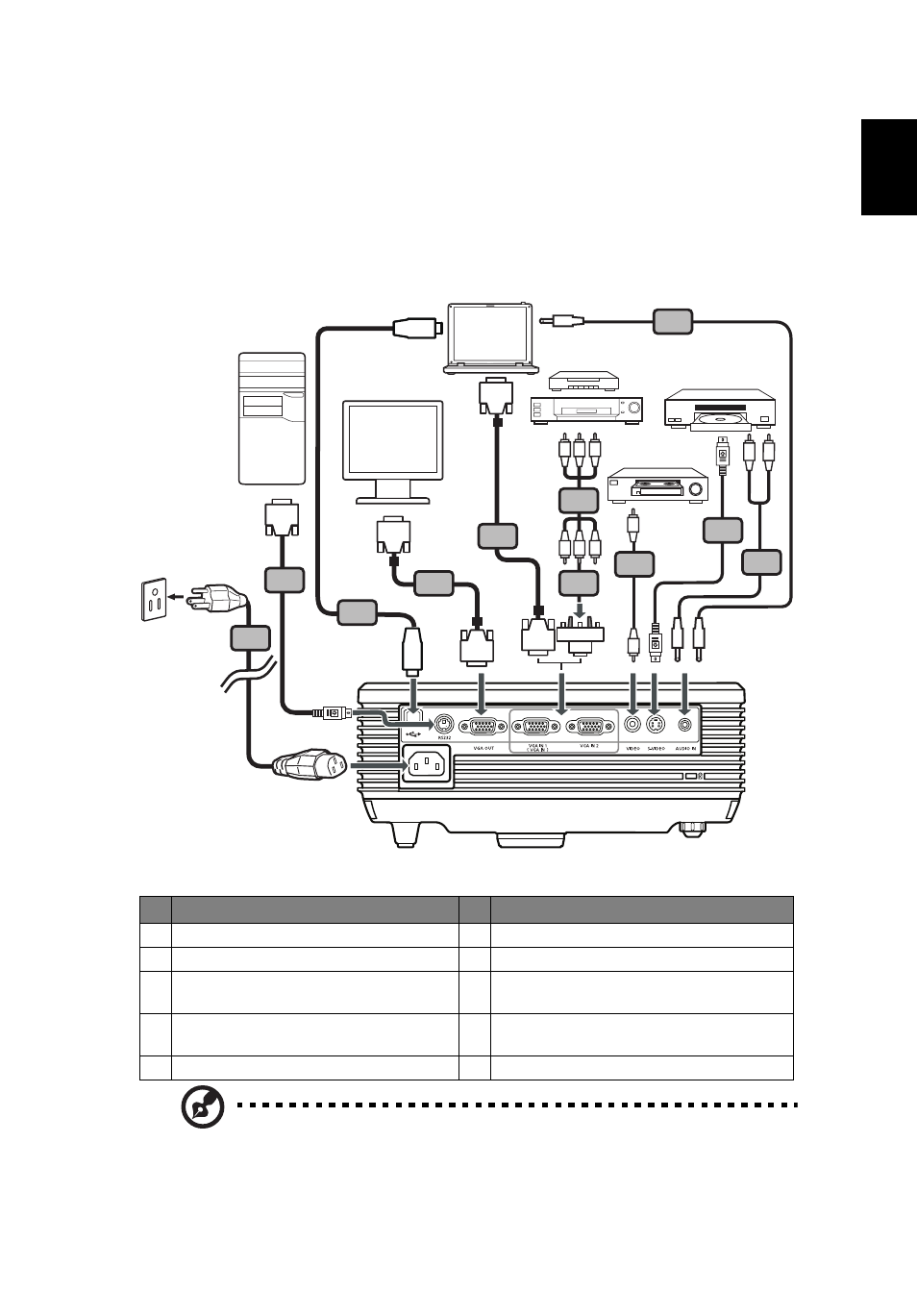

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
# Описание # Описание
1 Кабель питания 6 Кабель S-Video
2 Кабель VGA 7 Кабель RS232
3 Кабель «компонентное видео – HDTV
адаптер» / вход VGA 8 Кабель USB
4 Кабель полного видеосигнала 9 Кабель компонентного видеосигнала с
3-мя разъемами RCA
5 Аудиокабель
RS232
R B G
R B G
HDTV adapter
D-Sub
D-Sub
7
8
D-Sub
D-Sub
2
5
6
4
5
2
USB
USB 1
Y
R W
9
3
Y
DVD-плеер, ТВ-приставка,
HDTV-приемник
VGA
RS232
Видеовыход S-Video
Видеовыход
