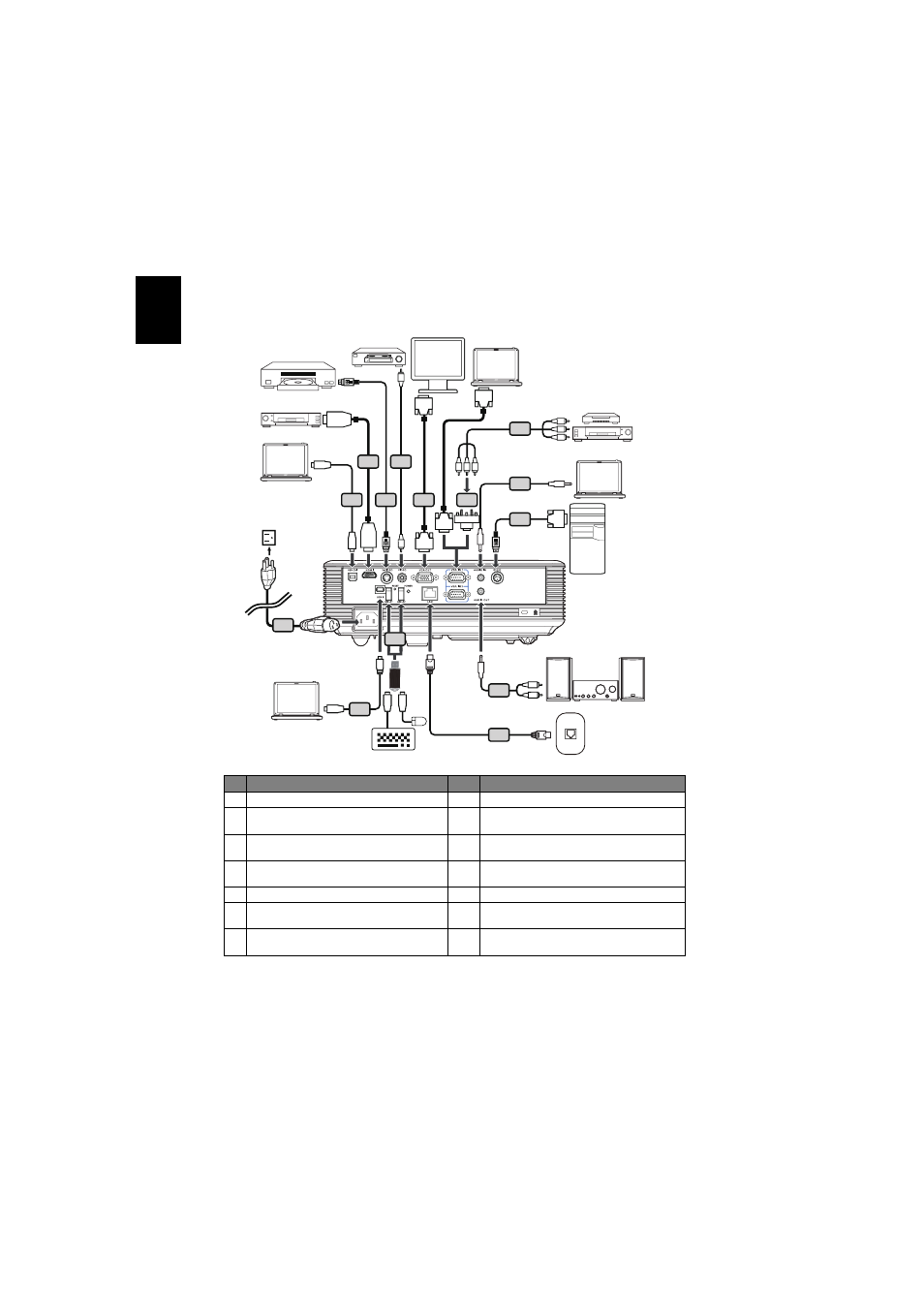

Подключение проектора (P1101C/P1201B/
P1203PB/P1203Pi/P1201i/P1201n)
# Описание # Описание
1 Кабель питания 8 Кабель RS232
2 Кабель USB 9 Аудиокабель с разъемами TRS
«джек»/TRS «пальчик»
3 Кабель HDMI 10 Кабель компонентного видеосигнала с
3-мя разъемами RCA «тюльпан»
4 Кабель S-Video 11 Аудиокабель с разъемами TRS
«пальчик» / RCA «тюльпан»
5 Кабель полного видеосигнала 12 Кабель ЛВС
6 Кабель VGA 13 (*) USB-диск/носитель
USB-WiFi адаптер (P1201i)
7 Переходник с VGA на компонентный
(HDTV) интерфейс
14 USB-кабель (с разъемами «тип A» и
мини-USB)
RB
G
HDTV adapter RS232
HDMI
HDMI
D-Sub
D-Sub
D-Sub
D-Sub
USB
Y
Y
R B G USB
R
W
USB
USB
USB USB
RS232
VGA
VGA
1
6
5
2 7 4
9
8
3
10
11
12
13
14
Интернет
Видеовыход
Видеовыход S-Video
DVD-плеер
Аудиовыход
DVD-плеер,
ТВ-приставка,
HDTV-приемник
Клавиатура
