4
Р
усс
кий

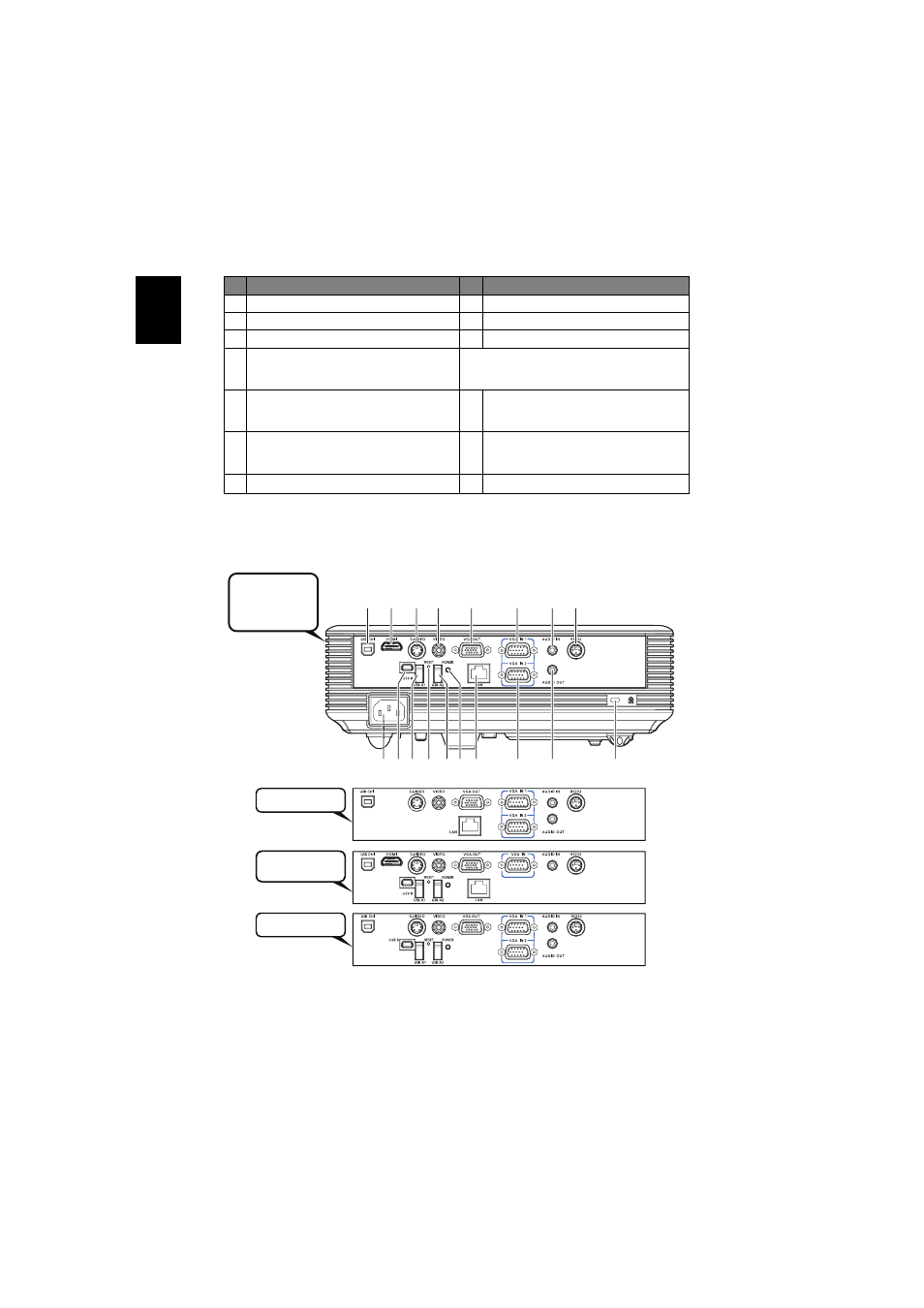

Обратная сторона (модели P1101C/P1201B/P1203PB/P1203Pi/
P1201n/P1201i)
#
Описание
#
Описание
1
Гнездо питания
8
Разъем аудиовхода
2
USB-разъем
9
Разъем RS232
3
Разъем HDMI
10 Гнездо замка Kensington
TM
4
Разъем выхода для сквозного
подключения монитора (VGA-Out)
Перечисленные ниже элементы
относятся только к серии P1203P/P1206P/
P1303PW:
5
Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(вход VGA IN/VGA IN 1)
11
*
Разъем выхода постоянного тока, 12 В
6
Разъем входа полного видеосигнала
12
*
Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(вход VGA IN 2)
7
Разъем входа S-Video
13
*
Разъем аудиовыхода
16
10
2
18
13
11
9
15
3
4
5
6
7
8
1
12
17 14
P1101C/P1201n/
P1201B/P1201i/
P1203PB/P1203Pi
P1201n
P1201i/P1201B/
P1203PB/P1203Pi
P1101C
