Установка кондиционера
29

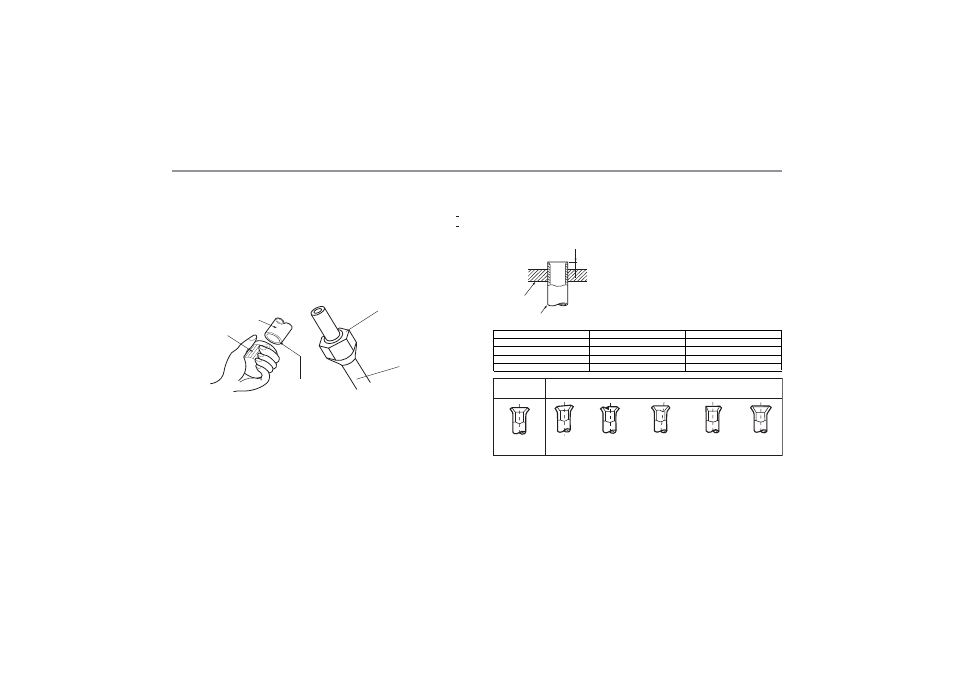

Развальцовка
Отсоедините накидные гайки, прикрепленные к внутрен
нему и наружному блокам кондиционера. Перед разваль
цовкой установите их на трубки, с которых уже удалены
заусенцы и надета теплоизоляция.
Развальцуйте конус на конце трубы. Убедитесь, что конус
выполнен правильно.
Накидная гайка
Медная трубка
Торец
б
Трубопровод
Развертка
A
Обжимка
Медная труба
ɉɪɚɜɢɥɶɧɨ
ɇɟ ɞɨɩɭɫɤɚɟɬɫɹ
Ʉɨɫɨɣ
ɫɪɟɡ
Ɂɚɡɭɛɪɢɧɵ
ɨɬ ɪɢɦɦɟɪɚ
ȼɦɹɬɢɧɵ
ɨɬ ɨɛɠɢɦɚ
ɇɟɪɚɜɧɨɦɟɪɧɵɣ
ɤɨɧɭɫ
Ⱦɥɢɧɧɵɣ
ɤɨɧɭɫ
Наружный диаметр мм
Максимум (А мм)
Минимум (А мм)
6,35 1,3 0,7
9,52
1,6 1,0
12,7 1,8 1,0
15,88 2,0
1,0
