Установка кондиционера
24

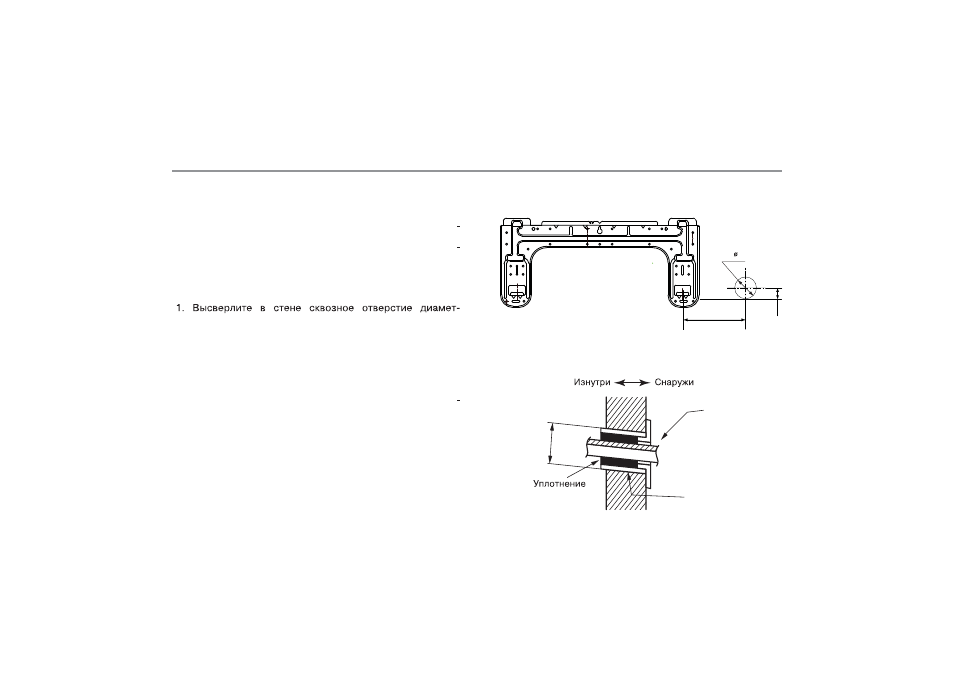

Сверление сквозного отверстия
Для стен, содержащих металлическую арматуру или
металлическую панель, необходимо установить встраива
емую в стену монтажную трубу и закрывать сквозное
отверстие в стене крышкой для предотвращения возмож
ного нагрева, поражения электрическим током или
возникновения пожара. Зазоры в месте прохождения труб
необходимо заделывать уплотнительным материалом для
предотвращения образования конденсата.
ром 60 мм c наклоном вниз наружу.
2. Установите в отверстие монтажную трубу.
3. Закройте проделанное в стене отверстие для трубы
крышкой.
4. После прокладки трубы для хладагента, электрического
монтажа и монтажа дренажного трубопровода заделай
те зазоры вблизи труб шпатлевкой.
Монтажная труба и крышка для отверстия в стене в комп
лект поставки не входит.
Ø 60
Ʉɪɵɲɤɚ ɞɥɹ
ɨɬɜɟɪɫɬɢɹ
ɜ ɫɬɟɧɟ
Монтажная труба
Монтажная труба
A=145mm
B= 60mm
30mm
