Экрандары 26 дюймдік
модельдер шін
ү
Экрандары 19-22 дюймдік модельдер шін ү
Экрандары 32 дюймдік
модельдер шін
ү
M4 болттары
200 мм
200 мм
200 мм
100 мм
M4 болттары

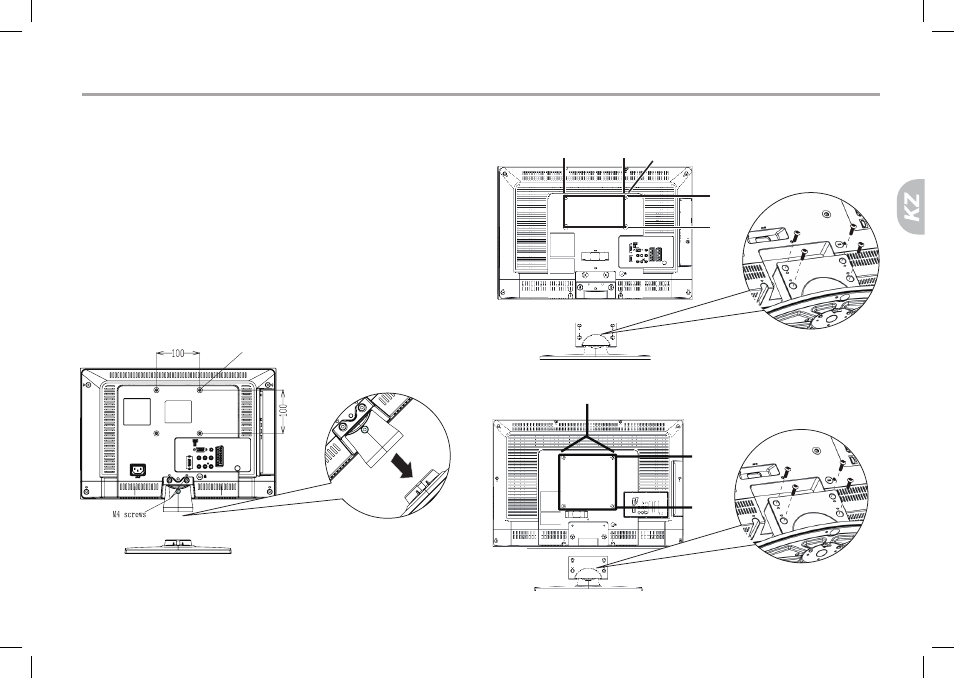

СК-теледидар түпқоймаларын монтаждау/демонтаждау
Теледидарды тік бетке (қабырғаға) монтаждаудың
алдында түпқойманы демонтаждау қажет. Құралды
экранын төмен қаратып, астына алдын ала қандай да бір
жұмсақ материал немесе жастық салып, столға қойыңыз.
Түпқойманың табанынан төрт М4 бұрамаларын (немесе
моделіне байланысты М6) бұрап шығарыңыз да,
түпқойманы аздап төмен тартып, абайлап демонтаж
жасаңыз. Төмендегі суреттерде түпқоймаларды
монтаждау/демонтаждау схемалары мен экран
диагональдары әр түрлі СК-теледидарлардың қабырға
бекіткіштерінің орнату өлшемдері берілген.
