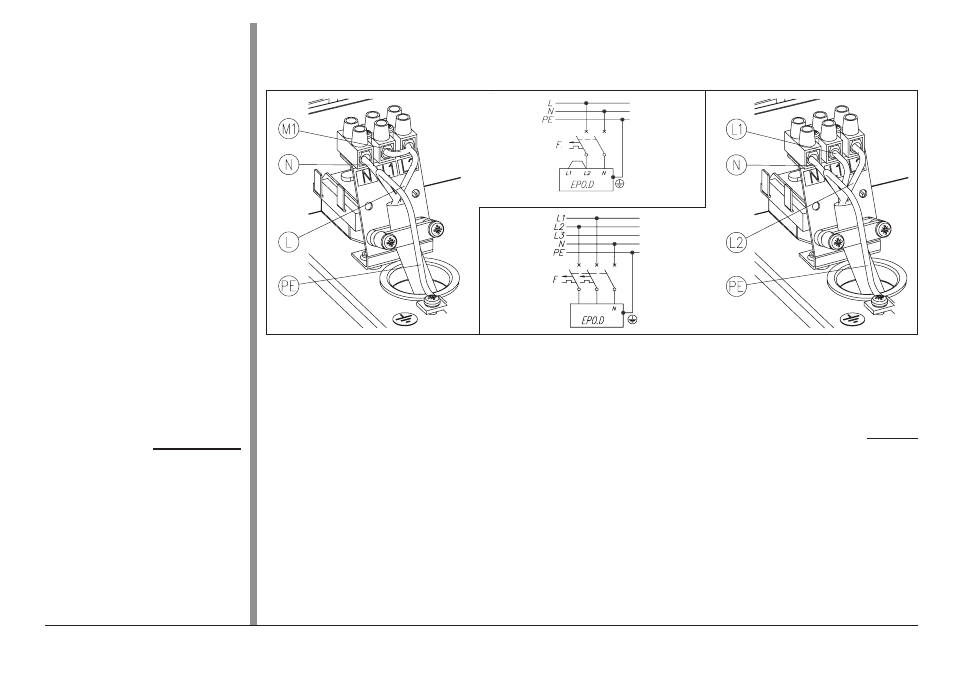

Рис.4a Электрическое подклю-
чение
a - к однофазной сети
b - к трехфазной сети
F - двухполюсный выключатель
M1 - мост, соединяющий клеммы
L1 и L2
L - фазный провод
N - нейтральный провод
PE - защитный провод
L1 - фазный провод 1
L2 - фазный провод 2
3. Установить водонагреватель на крюках, предварительно вводя, через отвepcтиe [14] (рис.8) кабель
питания.
4. Подключить (напр. при помощи эластичных армированных шлангов) подачу холодной воды [ZW] через
штуцер входа [7] и сетчатый фильтр [12], а отбор горячей воды [CW] через штуцер выхода [8] (рис.3).
4b
4a
В случае подключения во-
донагревателя к двум фа-
зам, следует
удалить
мост, соединяющий клем-
мы L1 и L2 на планке под-
ключений.
5. Включить подачу холодной воды и проверить плотность водных соединений.
6. Водонагреватель фабрично подготовлен к подключению к однофазной сети (на планке подключений
вставлен мост, [M1] соединяющий клеммы L1 и L2). Подключение водонагревателя к однофазной
сети следует осуществитьласно рис.4a
7. Подключение водонагревателя к трехфазной сети следует осуществить согласно рис.4b
В этом случае водонагреватель подключается к двум фазам, при чем слудует обязательно удалить
мост M1, соединяющий клеммы L1 и L2 на планке подключений.
8. Закрепить корпус водонагревателя: надеть крышку на основание со стороны штуцеров, прижать
и прикрутить винтами крепления.
9. Убедиться, что через отверстие в задней стенке прибора нет возможности доступа к элементам под
напряжением.
