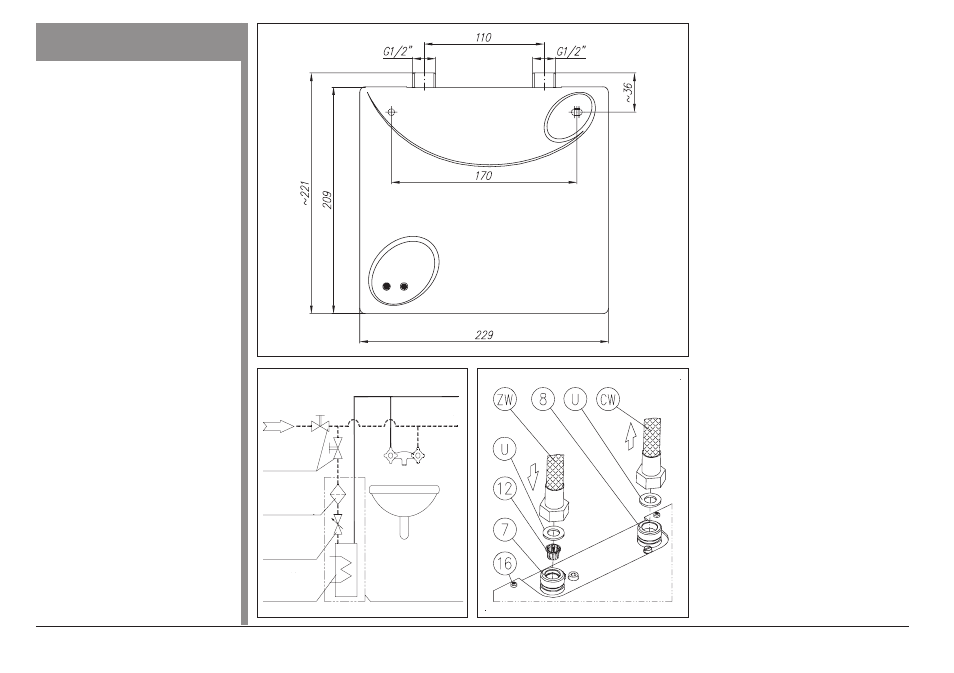

Рис.1 Вид водонагревателя.
Отсутствие сетчатого
фильтра [12] на входе хо-
лодной воды (рис.3) угро-
жает поломкой водона-
гревателя.
Монтаж и включение водо-
нагревателя, а также все
сопутствующие уста-
новки следует поручить
специализированному сер-
висному центру обслужи-
вания.
Водонагреватель должен
устанавливаться только
штуцерами вверх.
Все установочные работы
должны производиться
только после отключения
электрического питания
и воды.
Рис.2 Схема подключения
воды.
Рис.3 Подключение воды.
[7] - штуцер входа - холодная вода
[8] - штуцер выхода - горячая вода
[12] - сетчатый фильтр
[16] - винт крепления
[U] - прокладка
[ZW] - подача холодной воды
[CW] - отбор горячей воды
2 3
Рекомендации
– с экономической точки зрения
водонагреватель должен быть
установлен вблизи часто ис-
пользуемого водоразборного
крана,
– прибор может быть подключен
только к трубе с холодной
водой,
– на трубе, подающей холодную
воду, не следует устанавли-
вать обратные клапаны,
– не следует употреблять тру-
бы, изготовленные из иск-
усственных материалов как
для подачи холодной, так и
для отбора подогретой воды,
– водонагреватель может рабо-
тать совместно с доступны-
ми на рынкe двухкрановыми
смесителями, а также с водо-
проводными кранами с одной
рукоятью без термостата.
Установка
1. Подвести согласно суще-
ствующим правилам в место
монтажа водонагревателя
электрическую сеть и провод-
ку воды. Место подключения
водонагревателя к проводке
воды показано на рис.2.
2. Снять корпус водонагревате-
ля: открутить винты [16], снять
крышку со стороны штуце-
ров.
1 Установка
протoчный
водонагреватель
регулировоч-
ный клпан
отсечной
кран
нагревател-
льный узел
сетчатый
фильтр
гopячая вода
холодная вода
