7
RUS-019/f.206
2c
2d
WP
WB

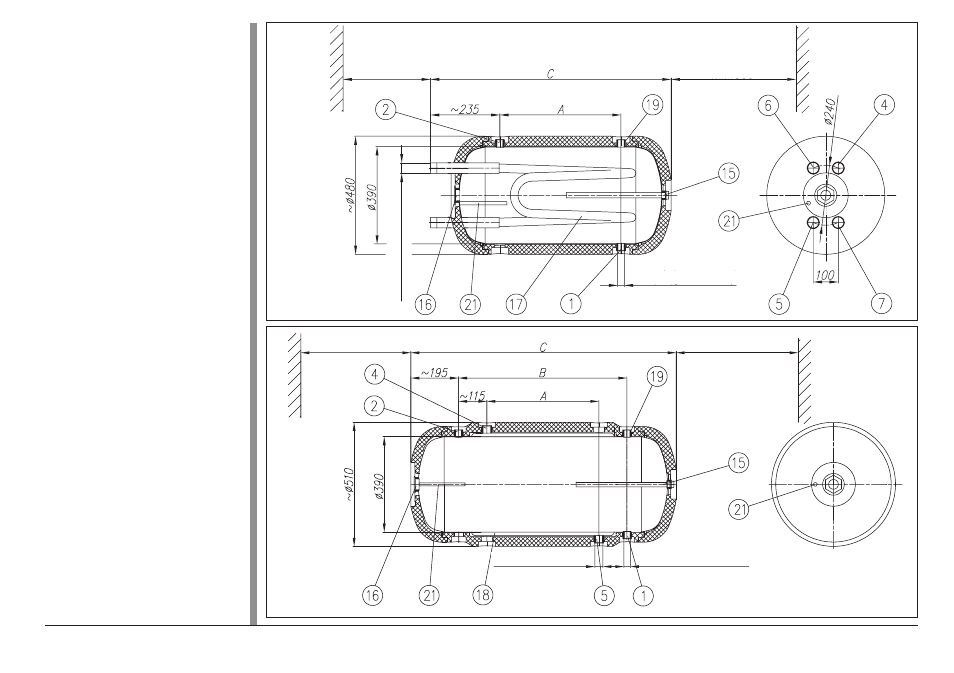

Рис.2c, 2d Конструкция
[1] - подача холодной воды
[2] - выход горячей воды
[4] - запитка теплоносителем
[5] - возврат теплоносителя
[6] [7] - подключение к альтернативно-
му источнику нагрева
[15] - магниевый анод
[16] - пробка 1 1/2”
[17] - змеевик
[18] - водяная рубашка теплообменни-
ка
[19] - циркуляция
R
1¼"
ре
зьба
нар
ужн
G3/4" резьба внутр.
G3/4" резьба внутр.
G1(резьба внутр)
мин. 450
мин. 500
мин. 350
мин. 500
