1a) b) – Инструкция по эксплуатации KOSPEL WW-WP
Страница 5
5
RUS-019/f.206
1
a) b)

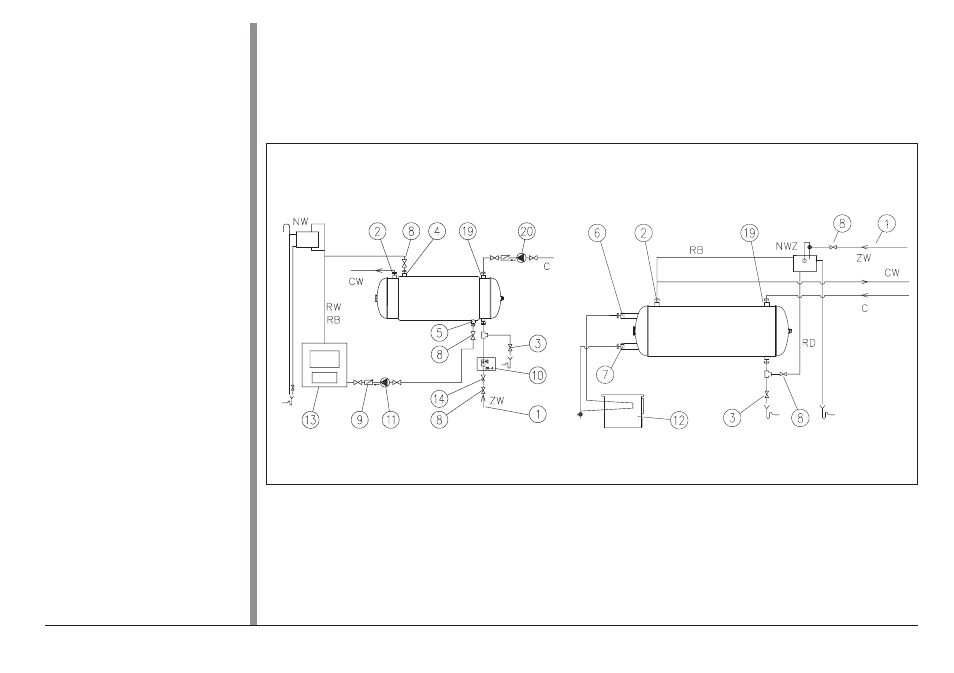

Рис.1 Схема подключения тепло-
обменника
a) теплообменник со змеевиком или с
водяной рубашкой.
b) теплообменник (бойлер) запитан-
ный непосредственно от альтер-
нативного источника нагрева
[1] - подача холодной воды
[2] - выход горячей воды
[3] - спускной кран
[4] - запитка теплоносителем
[5] - возврат теплоносителя
[6] [7] - подключение к альтернативно-
му источнику нагрева
[8] - отсечной кран
[9] - обратный клапан
[10] - клапан безопасности 6 бар
[11] - насос
[12] - альтернативный источник на-
грева
[13] - отопительный котел
[14] - редуктор давления (опциональ-
но)
[20] - циркуляционный насос
RB - труба безопасности
RD - труба подачи
RW - расширительная труба
NW - расширительный бак
NWZ - расширительно-запиточный бак
ZW - холодная вода
CW - горячая вода
C - циркуляция
Твердотопливный котел
должен работать в от-
крытой системе, предо-
храненной согласно обя-
зывающим нормам.
Теплообменник оснащен циркуляционным патрубком [19] рис.2 abcd; если отопительная проводка
не имеет циркуляционного контура, то патрубок следует закрыть пробкой 3/4”. К патрубку [19] можно
подсоединить циркуляционную трубку, которая позволит направить воду с возврата циркуляционного
контура в нижнюю часть теплообменника. Циркуляционной трубки нет в комплекте теплообменника,
ее заказ осуществляется отдельно.
