Установка кондиционера
31
Подключение наружного блока
HEC 18HNA03/R2

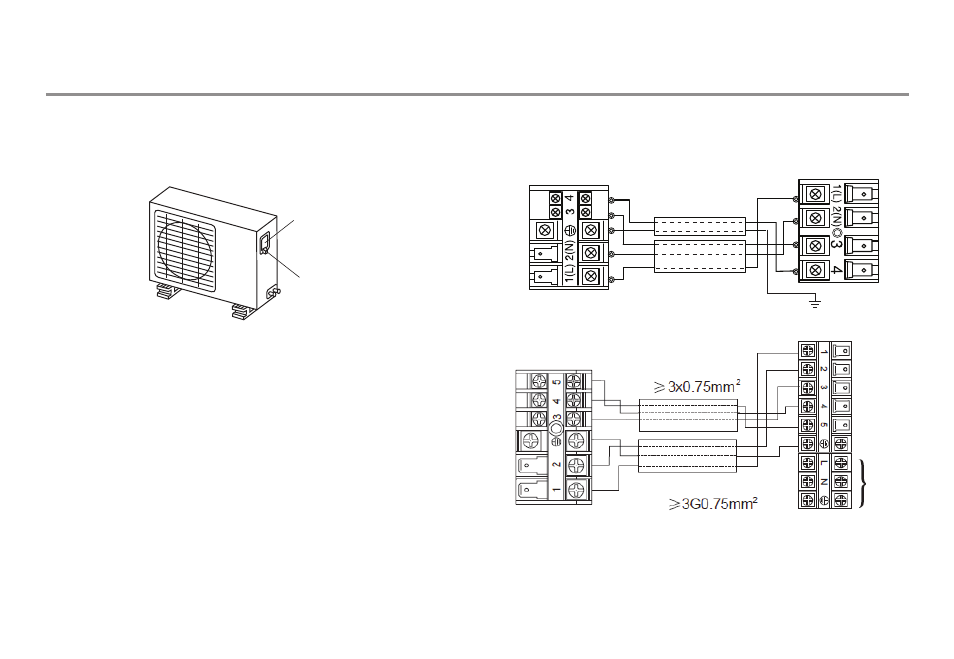

1. Снимите крышку электрического отсека наружного
блока.
2. Подключите соединительные провода к контактам так,
чтобы цифры, указанные на контактах внутреннего и
наружного блоков, совпадали.
Крышка
Винт
Внутренний блок
Наружный блок
Внешний вид и схема электрической цепи кондиционера могут быть изменены без предупреждения, без ухудше-
ния потребительских свойств изделия.
HEC 24HNA03/R2
Внутренний блок
Сетевой кабель ≥ 3G2.5mm
2
Соединительный кабель
Соединительный кабель
220-240V
AC /50HZ
Наружный блок
