Установка кондиционера
26
4. Пропустите провода межблочных соединений от наруж
ного блока через отверстие в задней части корпуса
внутреннего блока. Выведите их с лицевой стороны,
предварительно открутив сервисную крышку .
5. Во время работы следите за тем, чтобы провода
межблочных соединений не были пережаты во внутрен
нем блоке; обеими руками нажмите на нижнюю часть
корпуса внутреннего блока таким образом, чтобы она
плотно зацепилась за крюки монтажной пластины.

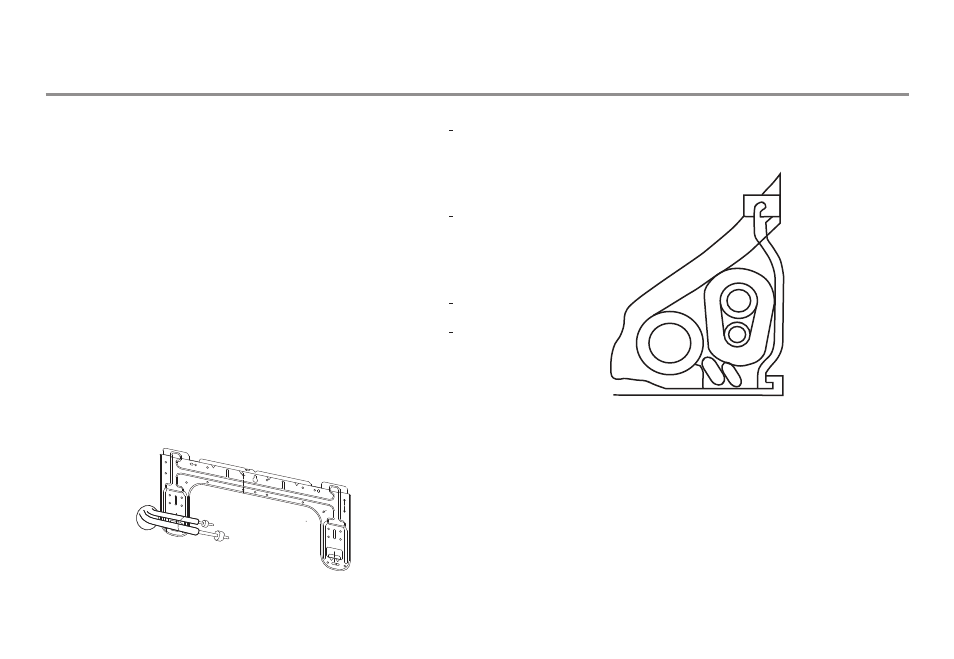

В случае подвода трубопроводов слева от блока пропусти
те дренажный шланг и трубы
для хладагента через отверстие в стене с небольшим запа
сом, далее подвесьте комнатный блок на крюки монтажной
пластины.
Отметьте необходимую длину каждой трубы и дренажного
шланга для соединения с выходными трубами внутреннего
блока. Соедините трубопровод между блоками.
Разместите межблочный трубопровод под внутренним
блоком как показано на рисунке
