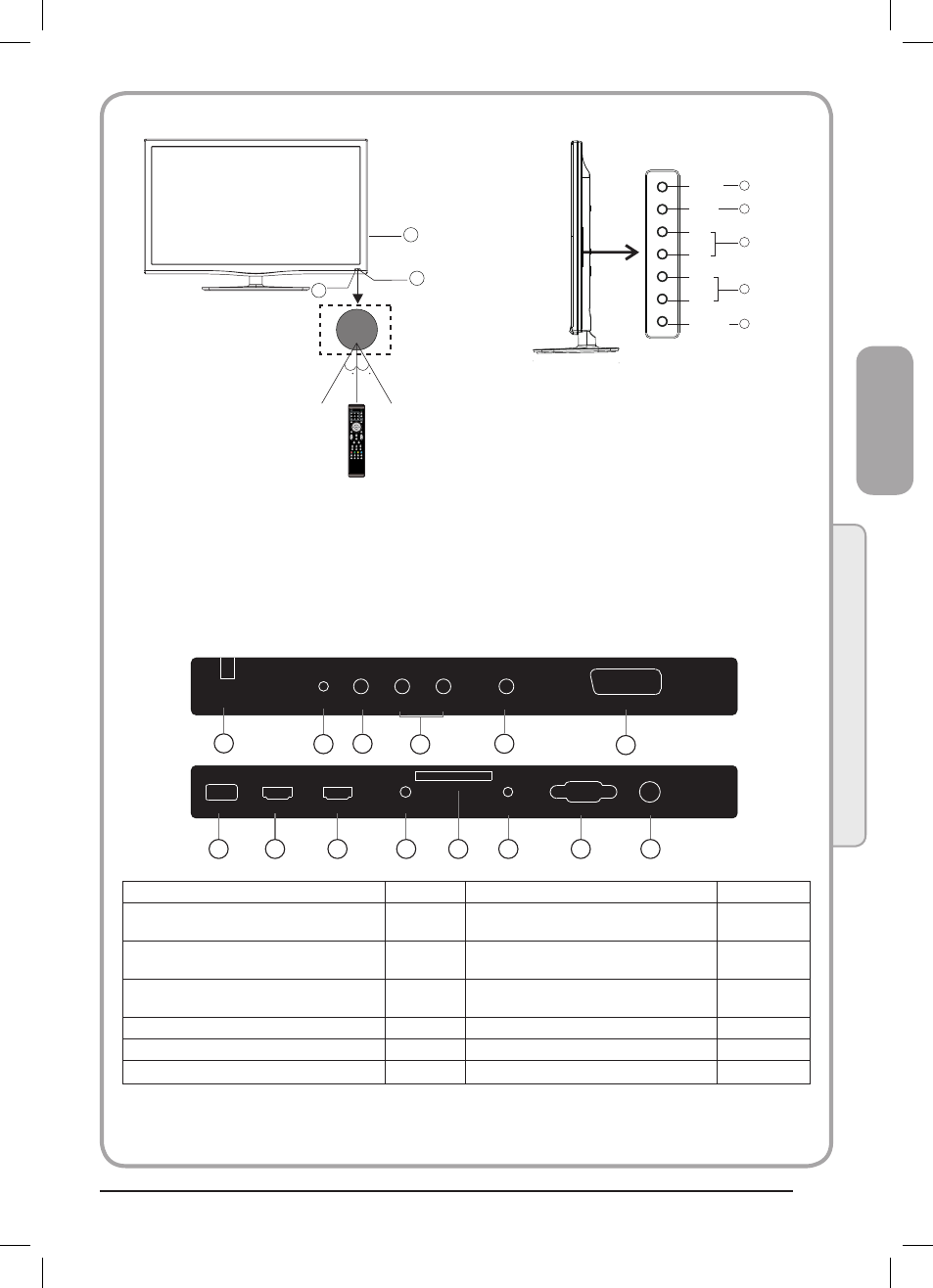

Алдыңғы басқару панелі
3
1
2
30 30
MENU
CH+
CH-
VOL+
VOL-
2
SOURCE 1
3
4
STANDBY 5
1. SOURCE – кіріс сигналы менюін шығару түймесі
2. MENU – негізгі менюді шығару түймесі
3. СН+/СН- – қарау режимінде бұл түймелер келесі/
алдыңғы бағдарламаға ауысу үшін қызмет етеді; МЕНЮ
режимінде олар таңдауды іске асыру үшін қызмет етеді;
егер теледидар қорекке қосулы болса, бұл түймелерді
қосу үшін пайдалануға болады.
4. VOL+/VOL- –дыбыс деңгейін реттеу түймелері; МЕНЮ
режимінде олар таңдалған параметрді реттеу үшін
қызмет етеді.
5. STAND BY – теледидар желіге қосулы.
1. Фотоқабылдағыш терезесі
2. Жарықдиодты индикатор: көгілдір – теледидар қосулы;
қызыл – теледидар желіге қосулы
3. Түймелер
Теледидардың артқы және бүйір панельдеріндегі ұялар
AC-INPUT
100-240V~ 50/60Hz YPbPr VIDEO L R SPDIF OUTPUT SCART
USB HDMI2 HDMI1 HEADPHONE PC AUDIO VGA RF
COMMON INTERFACE (CI)
2 3 1 4 6 5
7 8 9 11 12 13 14 10
4. Оң/сол жақ аудио кіріс 9. HDMI 1 кіріс
3. Видео кіріс 10. Құлаққаптар аналогтық
аудио шығыс
5. S/PDIF сандық
аудио шығыс
11. Жалпы интерфейс кіріс
2. YPbPr кіріс 12. Компьютерді қосқанда дыбыстық сигнал
беруге арналған кіріс
кіріс
6. SCART кіріс 13. VGA кіріс
7. USB кіріс 14. RF кіріс
8. HDMI 2 кіріс
