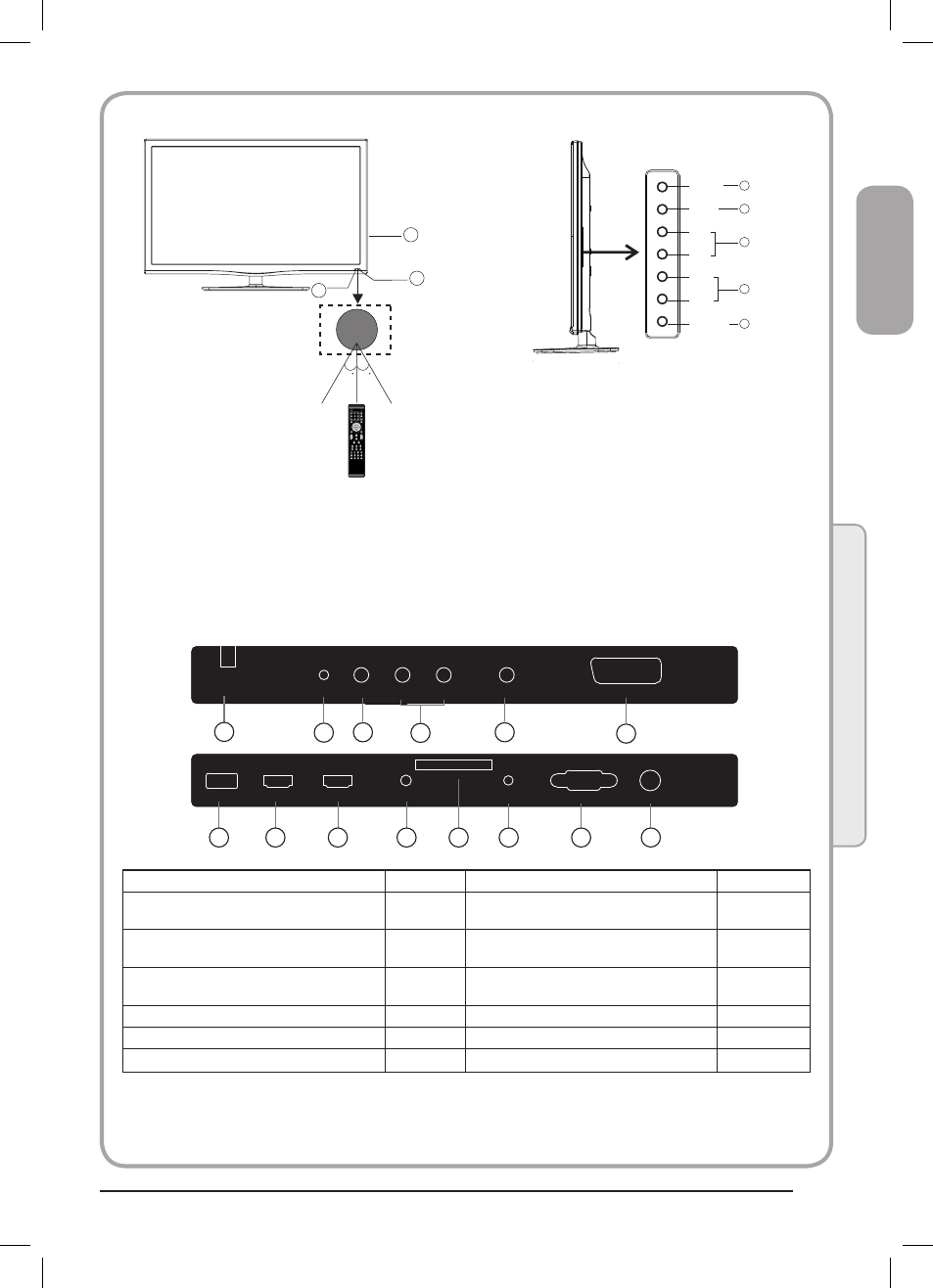

Передняя панель управления
3
1
2
30 30
MENU
CH+
CH-
VOL+
VOL-
2
SOURCE
1
3
4
STANDBY
5
1.
SOURCE – кнопка вывода меню входного сигнала
2.
MENU – кнопка вывода главного меню
3.
СН+/ СН- – в режиме просмотра эти кнопки служат для
переключения на следующую, предыдущую программу;
в режиме МЕНЮ они служат для осуществления вы-
бора; если телевизор подключен к питанию эти кнопки
можно использовать для включения.
4.
VOL+/ VOL- – кнопки регулирования громкости; в режи-
ме МЕНЮ они служат для регулирования выбранного
параметра
5.
STAND BY – телевизор подключен к сети
1. Окно фотоприёмника
2. Светодиодный индикатор: голубой- телевизор включён;
красный – телевизор включен в сеть
3. Кнопки
Разъёмы на задней и боковой панелях телевизора
AC-INPUT
100-240V~ 50/60Hz
YPbPr
VIDEO
L
R
SPDIF OUTPUT
SCART
USB
HDMI2
HDMI1
HEADPHONE
PC AUDIO
VGA
RF
COMMON INTERFACE (CI)
2
3
1
4
6
5
7
8
9
11
12
13
14
10
4. Правый/левый аудио
вход
9. HDMI 1
вход
3. Видео
вход
10. Наушники
аналоговый
аудио выход
5. S/PDIF
цифровой
аудио выход
11. Общий интерфейс
вход
2. YPbPr
вход
12. Вход для подачи звукового сигнала при
подключении компьютера
вход
6. SCART
вход
13. VGA
вход
7. USB
вход
14. RF
вход
8. HDMI 2
вход
