Установка кондиционера
31

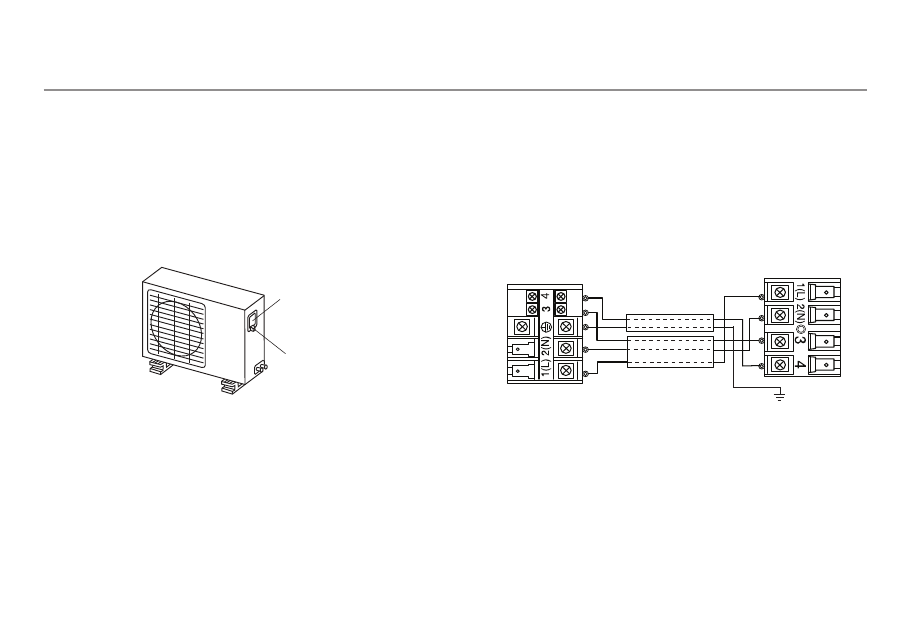

Подключение наружного блока
1. Снимите крышку электрического отсека наружного
блока.
2. Подключите соединительные провода к контактам так,
чтобы цифры, указанные на контактах внутреннего и
наружного блоков, совпадали.
Крышка
Винт
Внутренний блок
Наружный блок
Внешний вид и схема электрической цепи кондиционера могут быть изменены без предупреждения, без ухудше-
ния потребительских свойств изделия.
