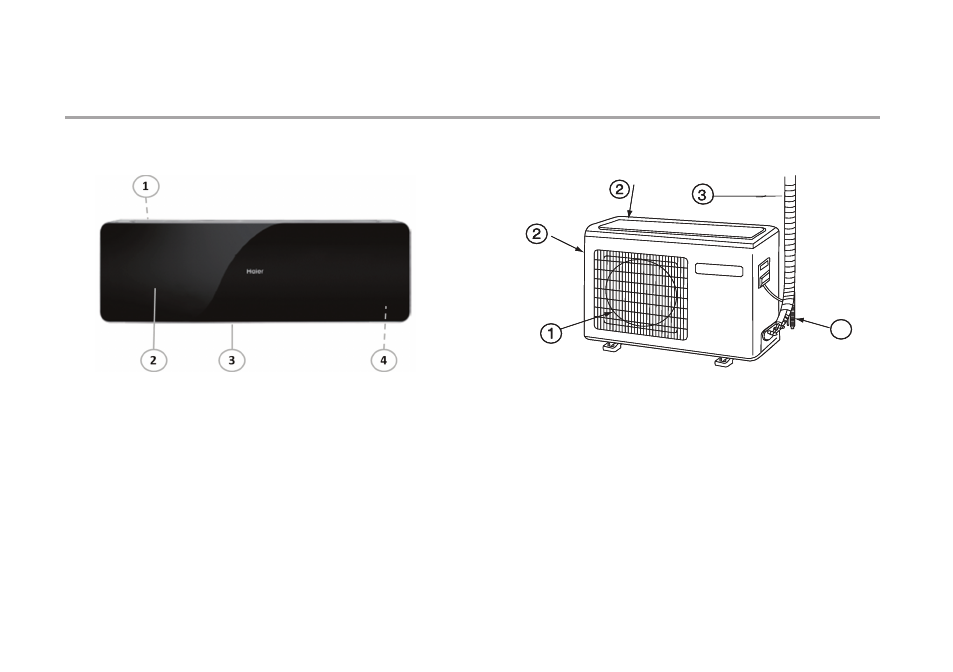

Основные части кондиционера
Основные части кондиционера
Внутренний блок
1. Входные воздушные отверстия и воздушные фильтры
(под передней панелью)
2. Передняя панель
3. Выходные воздушные отверстия. Жалюзи горизонталь-
ной регулировки потока воздуха. Жалюзи вертикальной
регулировки потока воздуха
4. Информационный дисплей (под передней панелью)
Внешний блок
4
1. Выходное воздушное отверстие
2. Входные воздушные отверстия
3. Соединительные трубопроводы холодильного контура
и межблочный кабель
4. Дренажный шланг
Внешний вид и схема электрической цепи кондиционера могут быть изменены без предупреждения, без ухудшения
потребительских свойств изделия.
