6
Проводка линии электропитания
Неискробезопасная проводка
Перед установкой или
обслуживанием данного или же
любого смежного оборудования
обязательно разомкните
прерыватели электрической цепи,
предусмотрев соответствующую
маркировку прерывателей.
Непроизвольное включение
прерывателей электрической
цепи во время установки или
обслуживания оборудования
может стать причиной
поражения электрическим током
с возможным смертельным
исходом, а также взрыва или
возгорания в результате искрения.
Допустимые параметры питания, подаваемые на пульт:
110 - 240 В~, 50 / 60 Гц.
На электрощите необходимо предусмотреть отдельный
прерыватель сети 20 А, обеспечивающий подачу
электропитания на пульт Colibri.
Примечание: Не подключайте к этой цепи другое
оборудование.

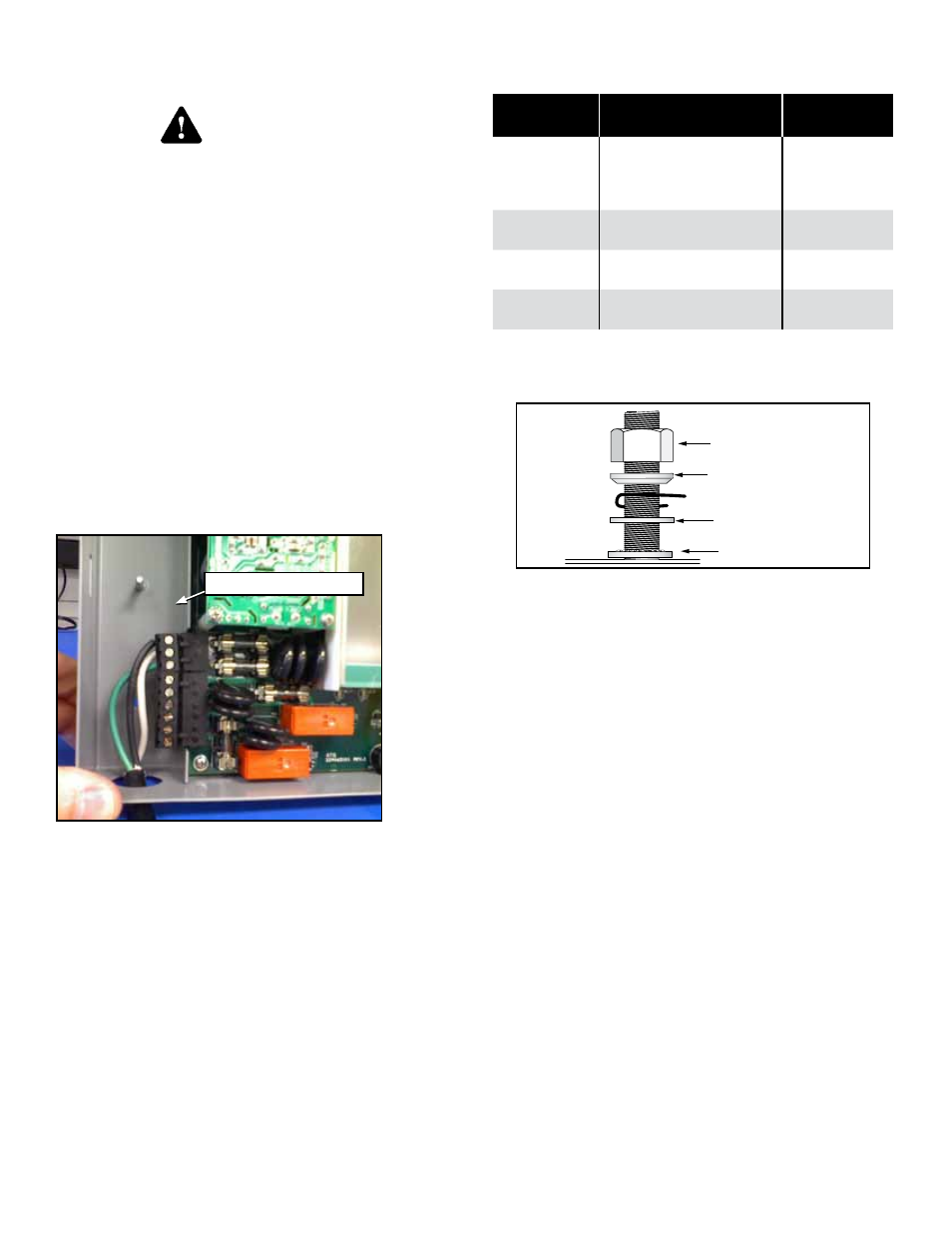

Рисунок 4: Монтаж проводки для подвода электропитания
В соответствии с применимыми требованиями
Национальных электротехнических нормативов (США)
(или Канадских электротехнических нормативов)
заземляющую шину на электрощите необходимо
подсоединить к заземляющему выводу. Ненадлежащее
подсоединение заземляющей шины к заземляющему
выводу или же ненадлежащее подсоединение
искробезопасного защитного заземления на пульте
приведет к возникновению (взрыво)опасной ситуации.
Проверьте электрическое сопротивление
цепи заземления
После монтажа искробезопасного защитного заземления,
проверьте сопротивление между клеммами искробезопасного
защитного заземления на пульте и заземляющей шиной на
электрощите – сопротивление должно быть менее 1 Ом.
Список соединений проводки линии электропитания
110/240 В переменного тока
Электрощит Кол-во проводов, цвет
(калибр)
Цепь
Прерыватель
20 A
1 черный провод, 14 AWG
(1,6 мм), мин.
Подача питания
110/240 В
переменного
тока
Нейтраль 1 белый провод, 14 AWG
(1,6 мм), мин.
Нейтраль
Заземляющая
шина
1 зеленый провод, 14 AWG
(1,6 мм), мин.
Заземление
Заземляющая
шина
1 Зеленый провод, 12 AWG
(2,1 мм), мин.
Защитное
заземление
Заземление пульта
Соедините заземляющий провод со шпилькой заземления
в пульте.
Гайка
Стопорная шайба
Проводник заземления
Корпус
Вогнутая шайба
Плоская шайба
Рисунок 5: Соединение со шпилькой заземления Шпилька заземления
Предупреждение
